Просмотр ошибок перестроения и предупреждений в документах деталей и сборок. Геометрия модели создается при наличии предупреждений, но не при наличии ошибок.
В число некоторых обычных ошибок перестраивания входят:
- Подвешенные размеры или взаимосвязи. Размеры или взаимосвязи с объектом, который уже не существует
- Элементы, которые нельзя перестроить, например, слишком большое скругление
Ошибки и предупреждения при перестраивании можно определить по значкам в дереве конструирования FeatureManager или в графической области:
| Значок |
Описание |
 |
Указывает на ошибку в модели. Этот значок появляется на имени документа в верхней части дерева конструирования FeatureManager, а также на элементе, содержащем ошибку. Текст детали или элемента отображается в красном цвете. |
 |
Указывает на ошибку в элементе. Этот значок появляется на имени элемента дереве конструирования FeatureManager. Текст элемента отображается в красном цвете. |
 |
Указывает на предупреждение под обозначенным узлом. Этот значок появляется на имени документа в верхней части дерева конструирования FeatureManager, а также на родительском элементе в дереве конструирования FeatureManager, дочерний элемент которого содержит ошибку. Текст элемента отображается в зеленом цвете. |
 |
Указывает на предупреждение, касающееся элемента или эскиза. Этот значок появляется на определенном элементе в дереве конструирования FeatureManager, в отношении которого появилось предупреждение. Текст элемента или эскиза отображается в зеленом цвете. |
Если в документе или элементе обнаружены и ошибка, и предупреждение, отображается значок
.

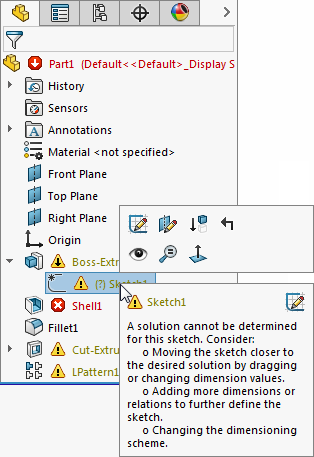

Для отображения контекстного сообщения
Что неверно выберите ошибку или предупреждение в дереве конструирования FeatureManager, навигационной цепочке или графической области. Сообщение содержит описание проблемы и рекомендации по ее устранению. Отображаются ссылки:
Редактировать элемент
или
Редактировать эскиз
. В зависимости от ситуации также могут отображаться ссылки
Предварительный просмотр
и
Справка
.

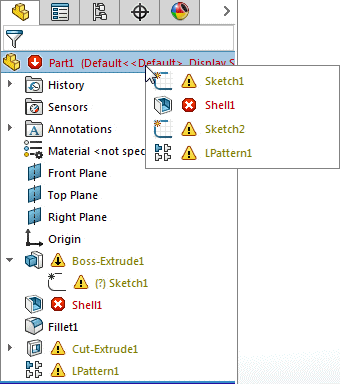

Чтобы открыть список всех ошибок и предупреждений, нажмите на верхний узел в дереве конструирования FeatureManager. Нажмите на элемент в списке, чтобы выбрать его в дереве конструирования FeatureManager.
Контекстные сообщения Что неверно в дереве конструирования FeatureManager, навигационной цепочке или графической области доступны только для моделей деталей и сборок. Для всех остальных типов документов отображается только диалоговое окно Что неверно.
Для просмотра ошибок и предупреждений с помощью диалогового окна Что неверно выполните следующие действия.
Нажмите правой кнопкой мыши на имя эскиза, элемента, детали или сборки и выберите Что неверно.
В диалоговом окне содержатся столбцы, отображающие:
|
Тип
|
Ошибка или Предупреждение . |
|
Элемент
|
Имя элемента и его значок в дереве конструирования FeatureManager. |
|
Предварительный просмотр
|
Если значок Предварительный просмотр отображается в столбце, нажмите этот значок и просмотрите соответствующий элемент, выделенный в графической области. |
|
Справка
|
Если в столбце появляется значок Справка, нажмите значок и перейдите к разделу справки для получения дополнительных сведений об ошибке или элементе. |
|
Описание
|
Объяснение ошибки или предупреждения. |
Нажмите на заголовки столбца, чтобы изменить порядок сообщений.
В диалоговом окне содержатся следующие флажки:
|
Отобразить ошибки
|
Отображение сообщений об ошибках. |
|
Отобразить предупреждение
|
Отображение предупреждающих сообщений. |
|
Отобразить Что неверно во время перестроения
|
Автоматическое отображение ошибок при каждом перестроении модели. Этот параметр действует только для текущего сеанса SOLIDWORKS. |
