Объединение размеров расположения Чтобы объединить размеры расположения, выполните следующие действия. Откройте модель с размерами для объединения. Например, можно объединить три размера в один. У объединяемых размеров расположения должен быть один и тот же исходный элемент. Ctrl + выберите три размера слева направо. Нажмите правой кнопкой мыши и выберите Объединить размер. Размеры объединяются в один в последнем выбранном размере. При этом автоматически добавляется количество экземпляров. Чтобы вернуть размер к отдельным размерам, нажмите правой кнопкой мыши объединенный размер и выберите Разбить объединенный размер. Для объединения или разрыва геометрических допусков используются параметры Объединить геометрические допуски и Разрыв комбинированных геометрических допусков.

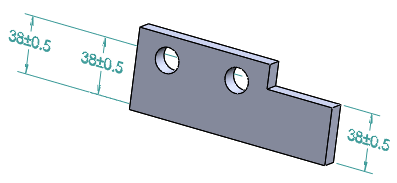

Объединение линейных размеров и отклонений форм Чтобы объединить линейные размеры и геометрические допуски, выполните следующие действия. Откройте модель, линейные размеры и геометрические допуски которой требуется объединить. Например, можно объединить три размера в один. Ctrl + выберите два линейных размера (слева направо). Нажмите правой кнопкой мыши и выберите Объединить размер. Размеры объединяются в один в последнем выбранном размере. При этом автоматически добавляется определенное количество экземпляров. Если требуется объединить только геометрические допуски, нажмите правой кнопкой мыши и выберите параметр Объединить геометрические допуски. При объединении геометрических допусков применяемые обозначения, допуски и базы должны быть аналогичными.
