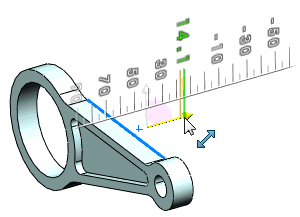

Использование экранных линеек для точного определения изменений.
![](bni1450448459089.image)
При использовании повернутых элементов, уклона и небольших окружностей системы координат для поворота Плоскостей разреза в реальном времени отображается угловая линейка.
![](zph1450448459584.image)
Теперь, если во время работы со сборкой в контекстном меню выбран параметр «Переместить с системой координат», отображаются линейки и система координат, которые помогают перемещать компоненты в определенное место.
![](hxj1450448460146.image)

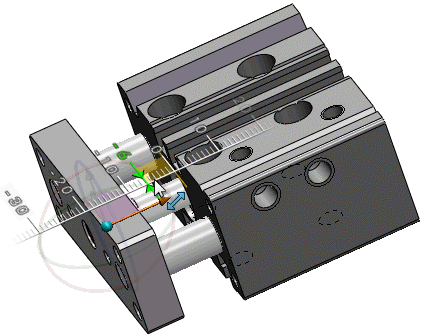

При перемещении элементов путем перетаскивания маркеров системы координат линейки позволяют изменить положение элемента более точно. Видео: Перетаскивание маркеров системы координат для перемещения элементов
Если указатель находится далеко от линейки, можно свободно перетаскивать размеры. Поместите указатель на линейке, чтобы выполнить привязку к делениям линейки. Видео: Привязка к делениям линейки в Instant3D
Линейка также отображается, если используется Редактировать элемент
для следующих элементов:
- Вытянутые элементы (бобышка, вырез и поверхность)
- Повернутые элементы (бобышка, вырез и поверхность)
- Базовая кромка
Если объект недоступен для перетаскивания, или маркер становится черным
![](kjc1450448450354.image)
, или при попытке перетаскивания отображается значок
![](jcv1450448451002.image)
. В этом случае элемент либо не поддерживаются, либо ограничен.
