Диалоговое окно Выберите параметр появляется при выборе нескольких объектов на модели и нажатии клавиши Удалить. Диалоговое окно является динамическим, с соответствующими параметрами, выбор которых возможен в зависимости от объектов, выбранных на модели.
Имеются следующие параметры:
|
Удалить элемент
|
Удаление всего элемента и любых связанных с ним элементов. |
|
Удалить грань(и)
|
Отображается окно Удалить грань PropertyManager. |
|
Удалить отверстие(я)
|
Удаление любых отверстий, созданных с помощью элементов Простое отверстие или Отверстие под крепеж. |
В окне Удалить грань PropertyManager можно выбрать одну или несколько граней на твердотельной модели для создания поверхностей.

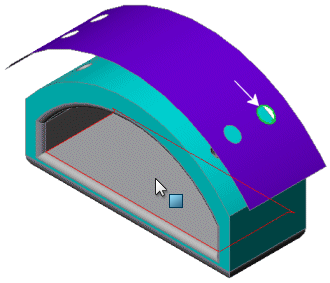

Например, если выбрать два элемента на модели, как показано ниже, и нажать клавишу
Удалить откроется диалоговое окно
Выберите параметр. Так как отверстия типа
Отверстие под крепеж были высверлены на неплоской поверхности перед созданием элемента эквидистанты к поверхности, отверстия на эквидистанте к поверхности не появятся в дереве конструирования FeatureManager.
|
Удалить элемент
|
Выберите для удаления смещения поверхности. Можно также удалить вырез и скругление вдоль кромок выреза. |
|
Удалить грань(и)
|
Выберите для отображения окна Удалить грань PropertyManager, в котором можно удалить любые другие грани на модели. |
|
Удалить отверстие(я)
|
Выберите для удаления отверстия на эквидистанте к поверхности. |
