Используйте контекстное меню для изменения ориентации размеров.
Нажмите правой кнопкой мыши размер, выберите Выбрать вид примечания, затем выберите новый вид в контекстном меню.
Параметры:
- Указанный вид примечания.
- Неуказанные элементы. См. 3D примечания.
- Путем выбора (для отклонений форм, прикрепленных к плоским или контурным поверхностям). Отображается окно Ориентация примечания PropertyManager. Выберите плоскость или плоскую грань и нажмите
.

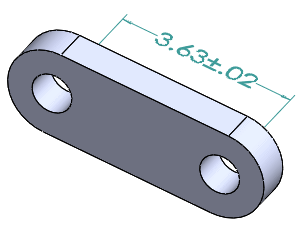

В этом примере выберите в контекстном меню параметр
Спереди для размещения размера на виде примечания "Спереди".
Должна быть предоставлена возможность задания ориентации размера параллельно соответствующей плоскости.
Можно также использовать параметр Редактировать вид примечания для перемещения примечаний из разных плоскостей и ориентаций в отдельный вид примечания.
