Matrices lineales y el PropertyManager Matriz lineal

Puede utilizar las matrices lineales para crear varias instancias de una o más operaciones que puede separar de manera uniforme a lo largo de uno o dos trayectos lineales.

Operación a repetir Matriz lineal - dos direcciones
Matriz lineal - una dirección Matriz lineal - dos direcciones

Operación a repetir sólo en la Dirección 2

Las instancias de matriz heredan las propiedades visuales de la operación original cuando se selecciona Propagar propiedades visuales en el PropertyManager.

Para crear una matriz lineal:

  1. Cree una o más operaciones que desee reproducir.
  2. Haga clic en Matriz lineal (barra de herramientas Operaciones) o en Insertar > Matriz/Simetría > Matriz lineal.
  3. Configure las opciones del PropertyManager.
  4. Haga clic en .

PropertyManager Matriz lineal

El PropertyManager Matriz lineal aparece al crear una matriz de una o varias operaciones a lo largo de uno o dos trayectos lineales.

Para acceder a este PropertyManager:

Haga clic en Matriz lineal (barra de herramientas Operaciones) o en Insertar > Matriz/Simetría > Matriz lineal.

Algunos campos que aceptan datos de entrada numéricos permiten crear una ecuación introduciendo = (signo igual) y seleccionando las variables globales, las funciones y las propiedades del archivo de una lista. Consulte Introducción directa de ecuaciones en los PropertyManagers.

Dirección 1

Dirección de matriz Configura la dirección para la matriz en la Dirección 1. Seleccione una arista lineal, una línea, un eje, una cota, las caras y superficies planas, las caras y superficies cónicas, las aristas circulares y los planos de referencia. Haga clic en Invertir dirección para invertir la dirección de la matriz.
Separación e instancias Establece de forma independientemente el número de instancias y la separación.

Separación

Configura la separación entre las instancias de la matriz en la Dirección 1.

Número de instancias

Establece el número de instancias de la matriz para Dirección 1. Este número incluye las operaciones o selecciones originales.

Hasta la referencia Establece el número de instancias y la separación basada en la geometría de referencia seleccionada.

Geometría de referencia

Establece la geometría de referencia que controla la matriz.

Equidistancia

Establece la distancia de la última instancia de matriz desde la geometría de referencia.

Invertir dirección de equidistancia

Invierte la dirección en la que la matriz es equidistante de la geometría de referencia.

Centro gravedad

Calcula la equidistancia desde la geometría de referencia al centro de gravedad de la operación de matriz.

Referencia seleccionada

Calcula la equidistancia desde la geometría de referencia hasta una referencia de geometría de la operación a repetir.

Referencia a repetir

Establece la geometría de la operación a repetir desde la que calcular la equidistancia.

Dirección 2

Crea una matriz en una segunda dirección.

Dirección de matriz Configura la dirección para la matriz en la Dirección 2. Seleccione una arista lineal, una línea, un eje, una cota, las caras y superficies planas, las caras y superficies cónicas, las aristas circulares y los planos de referencia.
Separación e instancias Establece de forma independientemente el número de instancias y la separación.

Separación

Configura la separación entre las instancias de la matriz en la Dirección 1.

Número de instancias

Establece el número de instancias de la matriz para Dirección 1. Este número incluye las operaciones o selecciones originales.

Equidistante desde la referencia Establece el número de instancias y la separación basada en la geometría de referencia seleccionada.

Geometría de referencia

Establece la geometría de referencia que controla la matriz.

Equidistancia

Establece la distancia de la última instancia de matriz desde la geometría de referencia.

Invertir dirección de equidistancia

Invierte la dirección en la que la matriz es equidistante de la geometría de referencia.

Centro gravedad

Calcula la equidistancia desde la geometría de referencia al centro de gravedad de la operación de matriz.

Referencia seleccionada

Calcula la equidistancia desde la geometría de referencia hasta la geometría de la operación a repetir seleccionada.

Referencia a repetir

Establece la geometría de la operación a repetir desde la que calcular la equidistancia.

Sólo matriz de operación a repetir Crea una matriz lineal en la Dirección 2 utilizando solo las operaciones a repetir, sin replicar las instancias de la matriz en la Dirección 1.
La opción Solo matriz de operación a repetir está seleccionada. La operación a repetir solo se replica en la Dirección 2. La opción Solo matriz de operación a repetir está desactivada. Toda la matriz lineal está duplicada en la Dirección 2.

Operaciones de matriz

Operaciones de matriz Crea la matriz utilizando la operación que ha seleccionado como la operación a repetir.

Caras para crear matriz

Caras para crear matriz Crea la matriz utilizando las caras de que se compone la matriz. Seleccione todas las caras de la operación en la zona de gráficos. Esto resulta útil con modelos que importan solo las caras de que se compone la operación y no la operación en sí misma.
Al utilizar Caras para crear matriz, la matriz debe permanecer dentro de la misma cara o límite. No podrá cruzar límites. Por ejemplo, un corte a través de toda la cara o de diferentes niveles (como una arista elevada) crea un límite y caras separadas, impidiendo a la matriz propagarse.

Sólidos para crear matriz

Conjuntos de sólidos/superficies para crear matriz Crea la matriz utilizando los sólidos que seleccione en una pieza multicuerpo.

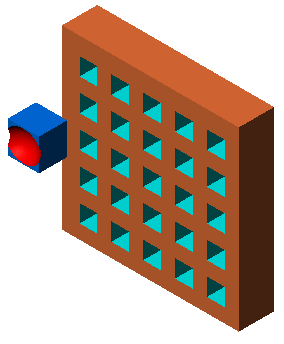

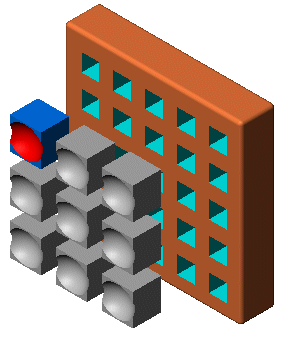

Pieza multicuerpo con Sólido para crear matriz Después de aplicar la matriz lineal

Instancias para ignorar

Instancias para ignorar Pasa por alto las instancias de la matriz seleccionadas en la zona de gráficos cuando crea la matriz. El cursor pasa a ser cuando se coloca el ratón sobre cada instancia de matriz. Haga clic para seleccionar la instancia de matriz. Aparecen las coordenadas de la instancia de matriz. Para restaurar una instancia de matriz, vuelva a hacer clic en la instancia.

Alcance de operación

Aplique operaciones a una o a varias piezas multicuerpo seleccionando Matriz de geometría en Opciones y utilizando Alcance de operación para elegir los sólidos que incluirá la operación.
Cree el modelo al que desea agregar las operaciones para piezas multicuerpo antes de agregar dichas operaciones.
  Todos los sólidos La operación se aplica a todos los sólidos cada vez que se regenera la operación. Si se agregan sólidos al modelo que están intersectados por la operación, estos nuevos sólidos se regeneran para incluir la operación.
Operaciones Extruir y Cúpula aplicadas a todos los sólidos
  Sólidos seleccionados Aplica la operación a los sólidos que ha seleccionado. Si se agregan sólidos al modelo que están intersectados por la operación, debe utilizar Editar operación para editar la operación de matriz, seleccionar esos sólidos y agregarlos a la lista de sólidos seleccionados. Si no se agregan nuevos sólidos a la lista de sólidos seleccionados, éstos permanecen intactos.
Operaciones Extruir y Cúpula aplicadas al sólido seleccionado
  Selección automática (Disponible si hace clic en Sólidos seleccionados) Cuando se crea un modelo con piezas multicuerpo, la operación procesa todas las piezas intersectantes pertinentes de forma automática. Selección automática es más rápida que Todos los sólidos, pues procesa solo los sólidos de la lista inicial y no regenera todo el modelo. Si hace clic en Sólidos seleccionados y se desactiva Selección automática, se deben seleccionar los sólidos que se desean incluir en la zona de gráficos.
Sólidos que se verán afectados (Disponible al desactivar Selección automática) Seleccione los sólidos que se verán afectados en la zona de gráficos.

Opciones

Variar croquis Permite cambiar la matriz conforme se repite.
Matriz de geometría Crea la matriz utilizando solo la geometría (caras y aristas) de las operaciones, en vez de crear una matriz y solucionar cada instancia de la operación. Matriz de geometría acelera la creación y reconstrucción de la matriz. No se pueden crear matrices de geometría de operaciones que tienen caras fusionadas con el resto de la pieza.
Propagar propiedades visuales Propaga colores, texturas datos de roscas cosméticas SOLIDWORKS a todas las instancias de la matriz.

Instancias a variar

Esta opción sólo está disponible al seleccionar una operación para la instancia de la matriz.

Incrementos en dirección 1

Incremento de separación en dirección 1 Incrementa de forma acumulativa la separación entre los centros de las instancias de matriz en Dirección 1.

Por ejemplo, si la separación entre las filas en la matriz es 1,5 mm e introduce 0,3 mm para Incremento de espacio, la segunda fila se coloca a 1,8 mm de la primera, la tercera fila se coloca a 2,1 mm de la segunda y la cuarta fila se coloca a 2,4 mm de la tercera.
  Escoja las cotas de operación para variar en la Dirección 1 Muestra las cotas de la operación a repetir en una tabla. En la zona de gráficos, haga clic en las cotas de la operación a repetir para mostrar la tabla. Agregue un valor en la columna Incremento para aumentar o disminuir el tamaño de la cota de operación de la Dirección 1.
Los mismos campos aplican a Incrementos en dirección 2.

Instancias modificadas

Muestra las instancias individuales que se han modificado. Se identifican por el número de fila y columna en la matriz.

Para modificar una instancia individual, haga clic en el marcador de la instancia en la zona de gráficos y haga clic en Modificar instancia. Puede introducir los valores para reemplazar la separación y cotas en la anotación.

Para eliminar una instancia modificada, haga clic con el botón derecho del ratón en la instancia en el cuadro y haga clic en Eliminar. Para eliminar todas las instancias modificadas, haga clic con el botón derecho del ratón en el cuadro y seleccione Desactivar todo.
