冷却水路 PropertyManager

要创建仅仿真冷却水路域，请使用一个或多个指定了水路中心线的草图。

要打开冷却水路 PropertyManager：

  • 在 PlasticsManager 中，右键单击域 然后单击冷却水路。

选择 选择草图线以定义管路布局。
  反转尺寸 反转已选冷却水路的尺寸。

通道参数

常规 通过输入由线条元素连接的两个端节点之间的直径来创建冷却水路。

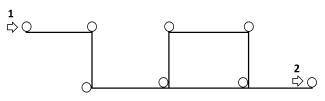

冷却水路布局的图解展示。

1： 输入节点，2： 输出节点
挡板 通过输入两个端节点之间的一个直径来创建冷却水路。 底部节点连接到线条元素的节点，顶部节点被隔离。
挡板冷却水路的图解展示。

1： 顶部节点，2： 挡板，3： 底部节点，4： 水路元素
鼓泡器 通过输入两个端节点之间的两个直径（管筒横截面）来创建冷却水路。 底部节点连接到线条元素，顶部节点被隔离。

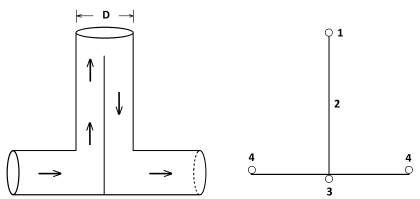

鼓泡器冷却水路的图解展示。

1： 顶部节点，2： 鼓泡器，3： 底部节点，以及 4： 水路元素
元素数量 指定草图每个直线段在流向方向上的网格化元素数量。
  指定 将当前设计参数应用于选定的直线段，并相应地更新图形区域。
  删除 删除当前选项。
