接触曲面的几何图形修正

线性静态算例的仿真对于接触的曲面更准确。

接触检测算法集成了各种几何图形修正因子，可改善圆柱、球面和圆锥几何图形的曲面展示。

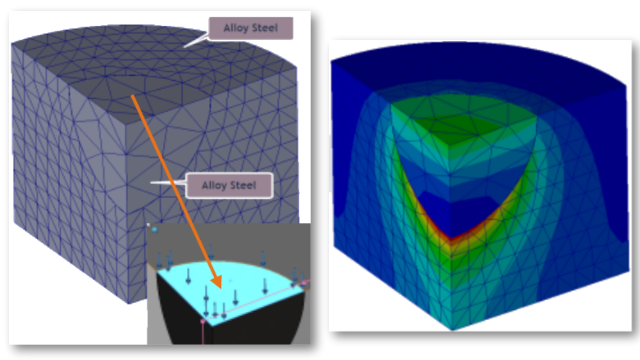

上图显示了带球形型腔的圆柱形模型的四分之一。 两个零件将单独网格化。 将在球面型腔的顶部施加压力载荷。 在仿真过程中，接触力在球面边界处形成。 右侧显示的应力梯度图解准确展示了接触行为。

另一个示例显示了由于在接触仿真中集成了几何图形修正因子，SOLIDWORKS Simulation 2021 的结果得到改进，如下所示。

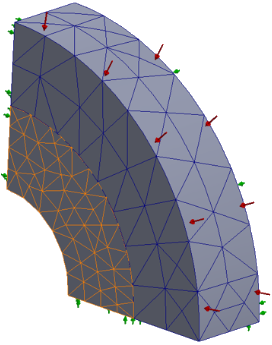

两个圆柱实体在压力载荷下接触。 这些实体将单独网格化。 内部实体具有草稿品质网格及较高的网格密度。 外部实体具有高品质网格及较低的网格密度。

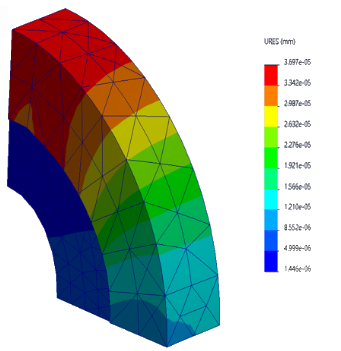

通过集成几何图形修正因子，变形轮廓图解将更准确 (SOLIDWORKS Simulation 2021)。

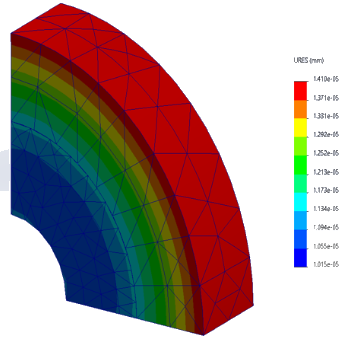

变形轮廓图解不准确 (SOLIDWORKS Simulation 2020)。
