尺寸細目模式增強功能

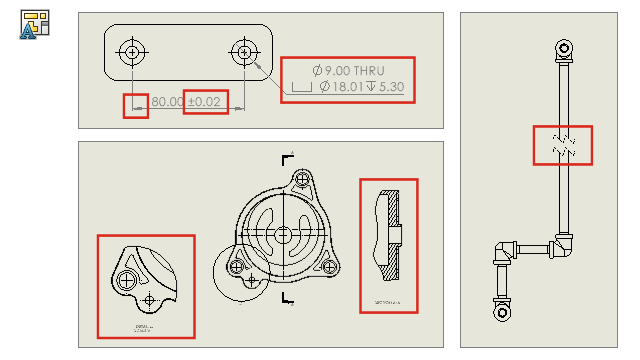

在「尺寸細目模式」中建立的尺寸和註記目前已更新，反映您對模型所做的變更。 此外，您可以建立和修改「斷裂」、「裁剪」和「細部放大圖」、加入和編輯孔標註，以及編輯現有尺寸和註記的其他特性。

  • 尺寸細目模式的堅固參考

    堅固參考可節省大量時間，您無需為解除和儲存來維持最終註記與尺寸的關聯性。 以往您必須完全解除和儲存工程圖，以避免尺寸和註記懸置。

  • 在「尺寸細目模式」中的「斷裂」、「裁剪」，以及「細部放大圖」
    在「尺寸細目模式」下，您可以產生和修改「斷裂」、「裁剪」和「細部放大圖」。 您也可以在放大圖中加入尺寸與註記。
    您必須在 SOLIDWORKS 2021 中儲存工程圖，才能在「尺寸細目模式」中加入或編輯「斷裂」、「裁剪」或「細部放大圖」。
  • 尺寸細目模式中的孔標註

    在「尺寸細目模式」下，您可針對使用「異型孔精靈」、「進階鑽孔」、「鑽孔」、「伸長除料」、「掃出除料」和「旋轉除料」特徵的鑽孔加入和編輯孔標註。

  • 在「尺寸細目模式」中編輯現有尺寸及註記
    在「尺寸細目模式」中，可針對在解除抑制模式下產生的現有尺寸和註記，編輯其他特性。 您可以執行下列操作：
    • 編輯尺寸公差值
    • 編輯尺寸特性，例如線條類型與箭頭類型
    • 加入與移除多組連續尺寸和基準尺寸
    • 編輯註記註解特性與內容
