展開ルート PropertyManager の編集 - 製造スタイル（Edit Flatten Route PropertyManager - Manufacture Style）

展開ルート編集 PropertyManager を開くには:

FeatureManager デザイン ツリーで製造スタイル展開ルートを右クリックし、展開ルート編集 を選択します。

編集ツール（Edit Tools）

展開ルート中央揃え		ルート スケッチ セグメント（Route Sketch Segment）にある 2 つの点の間の、展開ルートの中心（Flattened Route Center）の位置を変更します。
セグメント		編集するために、選択された直線、スプライン、または円弧セグメントを指定します。
伸長		選択されたスプライン、または円弧セグメントを指定された度数まで伸長します。 ソフトウェアにより、直線化するルート セグメントがグラフィック領域でハイライトされます。
反対方向		直線化を適用する方向を反転します。
ルート セグメント全体に適用		ルート セグメントのすべての分岐を伸長します。
ﾍﾞﾝﾄﾞ追加		選択したセグメントの位置（パーセンテージ）、半径、およびベンド角度を指定します。 トライアドまたは PropertyManager を使用して、ベンドを追加できます。

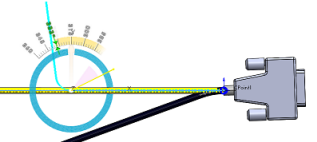

角度調整		選択された直線、または円弧セグメントの角度を指定します。 トライアドまたは PropertyManager を使用して、角度を追加できます。 X 軸からの角度の調整（Adjust angle from X-axis） X 軸からの直線または円弧の角度を調整します。
水平 \ 垂直に反転		ルート セグメントを展開ルートの中心（Flattened Route Center）に対して水平または垂直に反転します。
ファンアウトの調整		ファンアウト セグメントの操作および配置ができます。
位置編集率		選択した直線または円弧セグメントの編集位置を指定します。 グラフィックス領域でセグメントに沿って編集位置をドラッグすることができます。
半径(Radius)</Z3>		選択したセグメントの半径を指定します。
ベンド角度		選択されたセグメントの水平線とのベンド角度を指定します。
角度		選択したセグメントの水平線との角度を指定します。
適用		選択されたセグメントに編集を適用します。

編集ツールを使うとき、編集を示している赤い直線がグラフィックス領域に現われます。

フォームボード エッジ位置(Formboard Edge Location)

X-座標		フォームボード境界の中心の x -座標を指定します。
Y-座標		フォームボード境界の中心の y -座標を指定します。
