도면화 모드 개선 사항

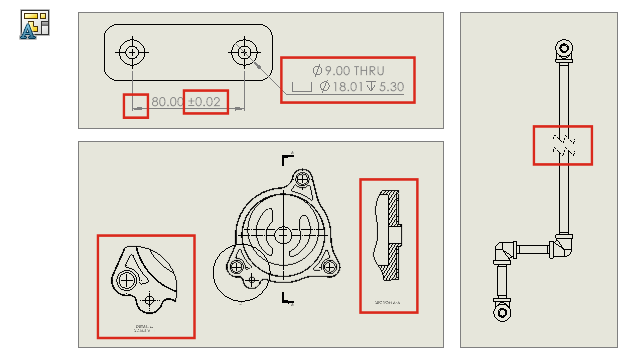

도면화 모드에서 작성되는 치수와 주석은 이제 모델에 적용하는 변경 사항을 반영하도록 업데이트됩니다. 또한 파단도, 부분도, 상세도를 작성 및 수정하고, 구멍 속성 표시기를 추가 및 편집하고, 기존 치수와 주석의 추가 특성을 편집할 수 있습니다.

  • 도면화 모드의 강력한 참조

    강력한 참조 기능이 적용되어 최종 주석 및 치수 연관성을 유지하기 위해 간략 해제하고 저장할 필요가 없으므로 시간이 크게 절약됩니다. 이전에는 댕글링 치수 및 주석을 피하기 위해 도면을 완전히 간략 해제하고 저장해야 했습니다.

  • 도면화 모드의 파단도, 부분도 및 상세도
    도면화 모드에서 파단도, 부분도 및 상세도를 작성하고 수정할 수 있습니다. 이러한 뷰에 치수와 주석을 추가할 수도 있습니다.
    도면화 모드에서 파단도, 부분도 또는 상세도를 추가하거나 편집하려면 먼저 SOLIDWORKS 2021에서 도면을 저장해야 합니다.
  • 도면화 모드의 구멍 속성 표시기

    도면화 모드에서는 구멍 가공 마법사, 고급 구멍, 구멍, 돌출 컷, 스윕 컷, 회전 컷 피처를 사용하는 구멍의 구멍 속성 표시기를 추가하고 편집할 수 있습니다.

  • 도면화 모드에서 기존 치수 및 주석 편집
    도면화 모드에서는 간략 해제 모드에서 작성된 기존 치수 및 주석에 대해 추가 특성을 편집할 수 있습니다. 다음을 수행할 수 있습니다.
    • 치수 공차 값 편집
    • 선 유형, 화살표 유형 등의 치수 특성 편집
    • 체인 및 기초선 치수 집합에 치수 추가 및 제거
    • 주석 노트 특성 및 내용 편집
