В диалоговом окне Выбор шаблона выберите шаблон для создания файла 3D PDF.
- Нажмите Опубликовать в 3D PDF
(на панели инструментов MBD или на вкладке Трехмерные виды). Обработка команд публикации файла 3D PDF может занять некоторое время.
на значке панели задач
указывает, что команда обрабатывается.
- В диалоговом окне выберите компонент в верхнем списке.
Ранее выбранные шаблоны появятся в списке. Если шаблон отсутствует в списке, нажмите Обзор, откройте install_dir\SOLIDWORKS\data\themes, выберите имя шаблона и нажмите Выбрать папку.
В нижнем списке отображаются сведения о выбранном шаблоне, такие как количество страниц, ориентация и число графических окон. Отобразится окно предварительного просмотра большого размера, в том числе предварительный просмотр каждой страницы для многостраничных шаблонов.

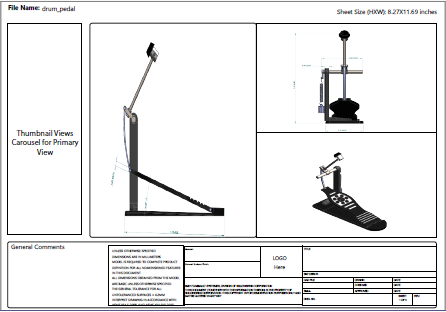

Например:
В многостраничных шаблонах используйте кнопки
Далее
и
Назад
для перемещения по страницам в окне предварительного просмотра.
- Необязательно: В левом верхнем углу диалогового окна выполните следующие действия.
- Нажмите Обзор, чтобы найти другие шаблоны.
- Нажмите Редактор шаблонов 3D PDF
, чтобы отредактировать выбранный шаблон.
- Нажмите ОК.

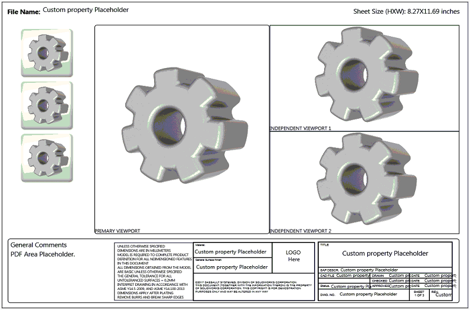

При открытии окна PropertyManager
Опубликовать в 3D PDF отображается предварительный просмотр страницы 1 файла 3D PDF.
Например:
