Creación de patrones circulares

Puede crear un patrón circular copiando una entidad especificada alrededor de un punto central especificado. Puede controlar el número de copias. Además, puede rotar las copias según el patrón que se les aplica; de lo contrario, mantendrán la alineación de las entidades de origen.

DraftSight determina el radio del patrón circular basándose en la distancia entre el punto de eje especificado y un punto base de la entidad. Puede utilizar un punto de enganche como punto base o puede especificar otro punto.

Para los patrones circulares 3D, puede especificar el eje de rotación con dos puntos cualesquiera en el espacio.

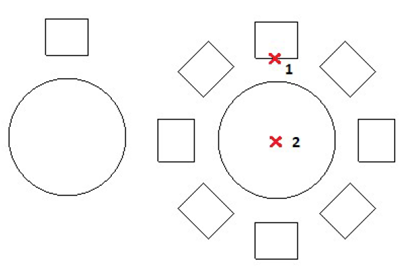

Ejemplo: Un patrón circular con 8 elementos, rellene en 360º.

Para crear una matriz circular:

  1. Realice una de las siguientes acciones:
    • En la cinta, haga clic en Inicio > Modificar > Patrón.
    • En el menú, haga clic en Modificar > Patrón.
    • Escriba Patrón.
  2. En el cuadro de diálogo Patrón, en Tipo de patrón, seleccione Circular.
  3. Haga clic en Especificar entidades, seleccione las entidades para generar el patrón y pulse Intro para completar la selección.

    El cuadro de diálogo desaparecerá cuando finalice la selección.

    Las colecciones de entidades especificadas se denominan elementos.

  4. En Punto base del elemento, establezca:
    • Utilizar última entidad seleccionada. Utiliza el punto base desde la última entidad especificada.
    • X e Y. Indique los valores o haga clic en Seleccionar punto base para especificar el punto base en la zona de gráficos.
  5. En Punto de eje, para X e Y, indique valores para el punto central del patrón o haga clic en Seleccionar punto central.
  6. Seleccione Orientar elementos con respecto al eje para girar las copias a medida que se crea el patrón. De lo contrario, las copias conservarán la orientación de las entidades de origen.

  7. En Configuración, defina:
    • Patrón base en. Seleccione una opción:
      • Ángulo entre elementos y número total de elementos
      • Ángulo de relleno y ángulo entre elementos
      • Ángulo de relleno y número total de elementos
    • Opcional. Ángulo entre. Especifica el ángulo incluido entre los puntos base de las entidades de patrón y el centro del patrón. Escriba un valor positivo o haga clic en Seleccionar ángulo entre elementos.
    • Opcional. Ángulo de relleno. Escriba un valor positivo o negativo, o haga clic en Seleccionar ángulo de relleno. El valor predeterminado para el ángulo de relleno es 360º, un patrón circular completo. No se permite un valor de cero.
    • Opcional. Número total. Especifica el número de copias resultante en el patrón circular (incluido el origen).
    • Niveles. Especifica el número de niveles del patrón circular 3D.
    • Separación entre niveles. Especifica la distancia entre los niveles.
    • Filas. Especifica el número de filas del patrón circular.

      El siguiente ejemplo muestra un patrón circular con dos filas. Cada fila tiene ocho elementos y se llena a 360°.

    • Separación entre filas. Especifica la distancia entre las filas dentro del patrón circular.
  8. Haga clic en Aceptar.
En el cuadro de diálogo Patrón, haga clic en Vista preliminar para comprobar el patrón resultante sin generarlo. Puede utilizar esta opción según sea necesario y hacer clic en Aceptar para generar el patrón.
