尺寸值 PropertyManager

要打开该 PropertyManager：

选择一个或多个尺寸。

如果选择多个尺寸，则只有适用于所有所选尺寸的属性才可使用。

尺寸辅助工具

您可以使用 智能 或 DimXpert（对于工程图）尺寸标注在工程图中标注尺寸。 单击 DimXpert 以访问 DimXpert（对于工程图）和 自动尺寸 选项卡。

	智能尺寸标注	让您通过 智能尺寸 工具生成尺寸。
	快速标注尺寸	让您启用或禁用快速尺寸操纵杆。 选取以进行激活；消除以禁用。 该设定适用于各个进程。
	DimXpert	您可以使用工程图 DimXpert 应用尺寸，以完全定义制造特征（阵列、槽、袋套、圆角等）和定位尺寸。

样式

样式

公差/精度

	标注值	在所选尺寸中选择一个值。 这对标注中具有多数值的尺寸可用。
	公差类型	从列表中选择。 对应不同的尺寸类型，有不同的选择。 请参阅尺寸公差和精度示例。
	最大变量
	最小变量
	单位精度	从列表中为尺寸值选择小数点后的位数。
	公差精度	为公差值选择小数点后的位数。
	将精度与模型相链接	将单位或公差精度的变化设置为与模型之间存在参数化关系。
	配置（只对于零件和装配体）。	仅为从动尺寸将尺寸公差应用到特定配置。
	分类（套合、与公差套合 或 套合（仅对公差）。）	当您选择孔套合或轴套合时(以下)，其它范畴(孔套合或轴套合)的清单根据分类而过滤。
	孔套合与轴套合（套合、与公差套合或套合（仅对公差）类型。）	从清单中选择，或键入任何文字。 双向公差（最大变化和最小变化）在您指定与公差套合或轴套合（而非两者）时，可在与公差套合或套合（仅对公差）类型中使用。
	套合公差显示（套合、与公差套合 或 套合（仅对公差）。）	带直线显示层叠 无直线显示层叠 线性显示
	显示括号	括号可用于双向、对称、和与公差套合公差类型。如果您指定孔套合或轴套合而不是两者，括号可用于与公差套合。

第二公差/精度

可供倒角尺寸使用。 请参阅将倒角尺寸插入到工程图。

主要值

主要值 为驱动尺寸显示，并可进行更改以改变模型。 您可以覆盖尺寸值。 对于未参考的尺寸，可更改尺寸的名称。 从动(参考引用)尺寸列举数值和名称，但您不能将之进行更改。

	名称	所选尺寸的名称。
	尺寸值。	所选尺寸的值。
	覆写数值	选取以覆盖主要值，并键入新值。 如果您清除 覆盖数值，尺寸将恢复为其原有数值，但保留公差。 覆盖数值不会在几何体更改时自动更新。 原有值 覆盖的值
	反转方向	更改正负意义之间的尺寸方向。
	配置（只对于零件和装配体）。	将主要值数据应用到特定配置。

标注文字

	文本	尺寸自动出现在框中，由 <DIM> 表示。 将指针放置在框中的任意位置以插入文本。 如果您删除 <DIM>，则可通过单击添加数值 (XX.XX) 来重新插入数值。 对于某些类型的尺寸，额外文字自动出现。 例如，柱形沉头孔的孔标注显示孔的直径和深度 (<MOD-DIAM><DIM><HOLE-DEPTH>xx)。 对于在异型孔向导中生成的孔的孔标注，则显示异型孔向导的信息。 您可编辑文字并从 标注变量 对话框插入变量。 对于带有实引线和对齐文本的“ISO 绘图标准”尺寸，您可以使用“尺寸文本”字段将文本放置在尺寸线上方和下方，或将双尺寸文本拆分放置在线性、直径和半径标注尺寸线上方和下方。 只有在 工具 > 选项 > 文档属性 > 尺寸 中将文本位置设置为实引线，对齐文本时，才能拆分文本。 使用第二个框将文本放置在实体尺寸线下。 括号和审查轮廓线可应用到顶部和底部，互相独立。
	添加括号	您可带或不带括号而显示从动的（参考引用）尺寸。它们根据默认带括号显示。
	审查尺寸
	尺寸置中	当您在延伸线之间拖动尺寸文字时，尺寸文字捕捉到延伸线中心点。
	等距文字	使用引线从尺寸线等距尺寸文字。

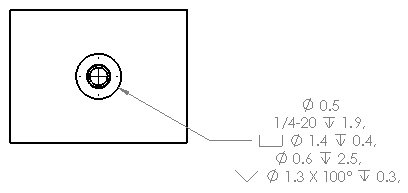

	反转标注顺序	反转通过高级孔工具创建的孔的标注顺序。 已选中反转标注顺序 已清除反转标注顺序 您可以通过包括额外文字的方式来定义特征中的标注。 在文本在上和文本在下中键入要包括的文本。
	切换近端和远端消息	选择切换近端和远端文本字串。
	对正	您可水平对齐文字，对于某些标准，您可竖直对齐引线。 左对齐 、居中 、右对齐 左对齐     右对齐 上对齐 ，，下对齐 上对齐 中对齐 下对齐
	符号	单击以将指针放置在您想要获取标准符号的位置处。 单击符号图标或单击 更多 以访问符号库。 请参见使用符号图库。
	全部大写	对于选定的尺寸或孔标注，在图形区域中以全部大写形式显示文本。 清除该选项可返回混合大小写。
	倒角尺寸显示	距离 X 距离 距离 X 角度 角度 X 距离 C 距离 只能用于带 45°角的倒角。

双制尺寸

指定尺寸以文档的单位系统和双制尺寸单位显示。两种单位均在 文档属性 - 单位 中指定。您在 文档属性 - 尺寸 中设定交替单位在何处显示。双制尺寸以方括号显示。

	单位精度	从列表中为尺寸值选择小数点后的位数。
	公差精度	为公差值选择小数点后的位数。
	将精度与模型相链接	将次要单位的单位或公差精度的变化设置为与模型之间存在参数化关系。
	取整添零	控制每个单个尺寸的向内取整。
	拆分	选择以使用双制尺寸设置标注，从而显示已折断标注线上方和下方的分割线。 只有在工具 > 选项 > 文档属性 > 尺寸中将文本位置设置为实引线，对齐文本时，才能拆分文本。
