Treehouse 用户界面

Treehouse 工具

局部放大 缩放至选定区域。
整屏显示全图 放大或缩小以使您可以看到整个层次关系。
将新文档保留在屏幕上 当您的层次关系扩展并超过工作区域的限制时，将 Treehouse 指定为自动平移，以包括新节点。
以列表视图显示 在列表视图中显示文件。
新建 生成一个新 Treehouse 文件。
打开(O) 打开一个现有的 Treehouse (.asmtree) 文档。
保存 将文档保存为 .asmtree 文件。
输出至 SOLIDWORKS 文档 利用您创建的层次关系从节点创建 SOLIDWORKS 零件、装配体和工程图文档。
在 Excel 中打开 在 Microsoft Excel 中打开 Treehouse 结构。 在在 Excel 中打开对话框中，您可选择：
  • 打开结构。 在 Microsoft Excel 中打开整个 Treehouse 结构。 零件和装配体显示在缩进列表中。
  • 仅打开零件。 在 Microsoft Excel 中仅打开 Treehouse 结构中的零件。

Microsoft Excel 将打开整个结构或零件的电子表格。 电子表格中包括的列为文档名称、活动配置、数量和描述。 每个文件属性显示在其自身列中。 复制零件的数量值为结构中的每个实例显示。
打印(P) 将 Treehouse 结构打印在纸上或打印为 PDF。
打印范围 打印到结构的相应范围。
打印显示 打印显示范围部分。 使用局部放大 打印范围的特定部分。
打印预览 显示当前打印选择的预览。 预览基于纸张大小、比例和方向。
Treehouse 帮助

Treehouse 映射

Treehouse 映射显示层次关系。 如果整个层次关系在工作区域中不可见，则出现橙色框，显示哪个区域可见。 单击箭头以最小化映射。

节点

零件、装配体和工程图节点显示实例数、文件名称和配置名称等信息。 要查看这些显示，请将指针在节点上稍作停留。

A 打开属性对话框。
B 打开配置对话框。
C 当零件或装配体具有参考工程图时显示，且将在 Treehouse 选项中选中显示父级旁边的工程图。 单击以显示工程图节点。
D 显示零部件的实例记数，包括已压缩实例。 单击以进行编辑。
E 显示已压缩零部件实例的数量。 单击以进行编辑。 增加数字以压缩其他实例。
F 显示文件名称。 您可在属性对话框中编辑文件名或双击名称来编辑文件名。
G 显示活动配置名称。 您可以在配置对话框中添加配置。

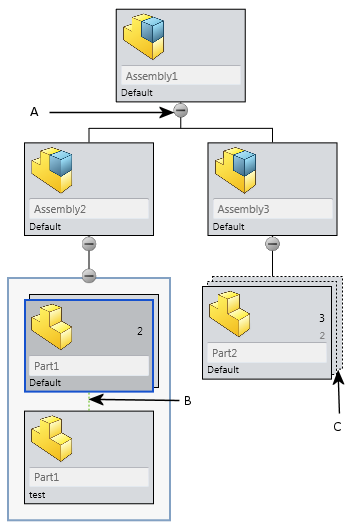

其他用户界面元素

A 展开或折叠子零部件。 Shift+单击以展开或折叠所有子零部件，包括子装配体。
B 相同零部件的不同配置。
C 压缩实例。
