Sélectionne des entités cachées par d'autres entités.
Pour sélectionner des objets cachés:
- Dans un document de pièce ou d'assemblage, cliquez sur le modèle de la zone graphique à l'aide du bouton droit de la souris et choisissez Sélectionner autre
.- Le pointeur prend la forme

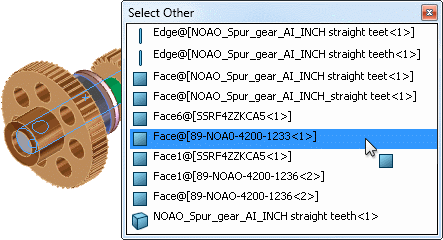

et une case apparaît avec une liste d'entités (faces, arêtes, sous-assemblages, etc.) se trouvant sous le pointeur, dans l'ordre dans lequel elles sont rencontrées. Une icône affiche le type de l'entité (face, arête, etc.).
- Placez le pointeur sur les objets de la liste pour les mettre en surbrillance dans la zone graphique.
- Pour faire défiler la liste, appuyez sur Tab ou faites tourner le bouton central de la souris.
- Vous pouvez cliquer avec le bouton droit de la souris sur un modèle pour masquer des faces, révéler des faces et des arêtes cachées.
- Cliquez dans la liste ou dans la zone graphique pour sélectionner une entité.
