Glissement vers les positions dans le pilote de contraintes

Vous pouvez faire glisser des composants en position dans le pilote de contraintes.

Par défaut, les valeurs de contrainte dans le PropertyManager déterminent les positions des composants dans la zone de graphisme. Si vous préférez faire glisser les composants dans la zone de graphisme, vous pouvez faire en sorte que les valeurs de contrainte dans le PropertyManager soient pilotées par les positions vers lesquelles vous faites glisser les composants dans la zone de graphisme. Les boutons du PropertyManager vous permettent d'activer/désactiver les contraintes entre pilotants et pilotés.

Pour faire glisser des composants :

  1. Dans le PropertyManager, effectuez l'une des actions suivantes:
    • Cliquez sur Rendre toutes les contraintes pilotées .
    • Cliquez sur Rendre cette contrainte pilotée à droite de la zone de saisie numérique pour une ou plusieurs contraintes individuelles.
    Etat de contrainte Description
    Pilotante La valeur dans la case de contrainte détermine la position des composants dans la zone de graphisme.
    Piloté La valeur dans la case de contrainte est déterminée par la position à laquelle vous faites glisser des composants dans la zone de graphisme.
  2. Dans la zone de graphisme, faites glisser les composants dans un mouvement de va-et-vient.
    Vous pouvez faire glisser les composants sur toute la gamme de valeurs pour les contraintes. A mesure que vous faites glisser les composants :
    • Dans le PropertyManager, les valeurs des contraintes pilotées changent.

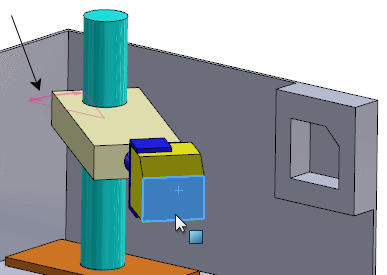

    • Dans la zone de graphisme, des flèches indiquent les degrés de liberté autorisés par les contraintes.

  3. Faites glisser les composants vers l'emplacement souhaité.


  4. Cliquez sur Ajouter une position , saisissez un nom et cliquez sur OK.
