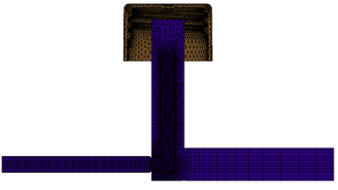

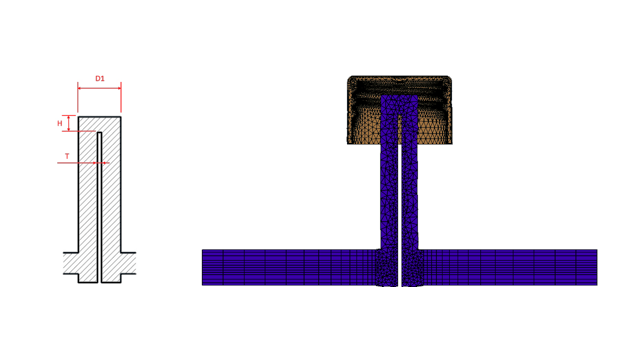

Verbesserte Modellierung von Umlenkelementen und Kühlrohren Die Modellierung wurde für Umlenkelemente und Kühlrohre, die Teil der Kühlsystemkomponenten sind, verbessert. Bei Umlenkelementen des Kühlsystems wird der Strömungsdurchlass durch ein in den Kanal eingeführtes Blatt aufgeteilt. Um den Strömungsdurchlass durch ein Umlenkelement des Kühlsystems genau zu modellieren, geben Sie den Durchmesser (D1), die Blattdicke (T) und die Spitzenhöhe (H) an. Zuvor war nur der Durchmesser (D1) des Umlenkelements erforderlich. Das Bild zeigt einen Querschnitt eines Leitblechdesigns (linke Seite) und das hexaedrale Netz eines Leitblechquerschnitts (rechte Seite). Bei Kühlrohren wird statt des Blatts ein Innenrohr verwendet. Um eine Kühlrohrkomponente genau zu modellieren, geben Sie den äußeren (D1) und inneren Rohrdurchmesser (D2), die Rohrdicke (T) und die Spitzenhöhe (H) an. Bisher waren nur der äußere (D1) und innere Rohrdurchmesser (D2) erforderlich. Die verbesserte Modellierung des Durchlasskanals für Umlenkelemente und Kühlrohre ermöglicht die Erstellung eines genauen Hexaedernetzes über den gesamten Querschnitt hinweg. Diese genauere Darstellung des Netzes verbessert die Gesamtgenauigkeit des Kühlmittelflusses und der Kühlsystemlösungen. Querschnitt des Kühlrohrs (2021) Hexaedernetz eines Kühlrohr-Querschnitts (2021) Übergeordnetes ThemaSOLIDWORKS Plastics Neu gestaltete PlasticsManager Struktur Verbesserungen in SOLIDWORKS Plastics Mehrmaterial-Überspritzverfahren Verbesserte Modellierung von skizzenbasierten Angusskanälen Verzögerungszeit für Co-Injektionsprozesse A-B-A-Sequenz eines Co-Injektionsprozesses Zugriff auf Materialdatenbanken Materialdatenbankdarstellungen Aktualisierungen der Materialbibliothek Plastics Tutorials
