Relazioni con le spline

Vincoli sui punti di spline interni Vincoli sui punti di spline finali
Coincidente Orizzontale
Concentrica Verticale
Perpendicolare Tangente
Tangente Coincidente
Punto intermedio Concentrica
Fisso Punto intermedio
  Fisso
  Unione
Vincoli sui quadratini interni Vincoli sui quadratini estremi
Tangente Curvatura equa
  Tangente
Vincoli tra i quadratini
Parallelo
Orizzontale
Verticale
Curvatura
Tangente alla faccia
Facce adiacenti e spline 2D o 3D

Spline a curvatura continua

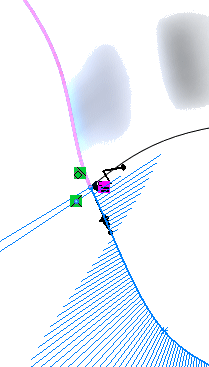

Il raggio di curvatura e il vettore (direzione) coincidono quando si aggiunge una relazione Curvatura equa PM_Equal_Curvature.gif tra due spline adiacenti.

Le spline hanno una curvatura continua al contorno.
curvature-constraint-G2_01.gif curvature-constraint-G2_02.gif
Prerequisiti:
  • La seconda spline non è vincolata.
  • Le due spline condividono un'estremità.
