Mesher basato su curvatura alternativa migliorata

Sono state migliorate le prestazioni del mesher basato su curvatura alternativa in base all'architettura di codice ottimizzata, al multithreading e all'elaborazione multicore parallela. Il mesher migliorato è in grado di eseguire la mesh di parti e assiemi di grandi dimensioni in modo molto più rapido.

Inoltre, può eseguire la mesh di modelli che in precedenza non era in grado di elaborare. Inoltre, l'annullamento della mesh è immediato e sono stati risolti i problemi di prestazioni relativi all'annullamento della mesh, compresa l'interruzione del programma. Questi miglioramenti alle prestazioni si applicano anche al mesher basato sulla curvatura.

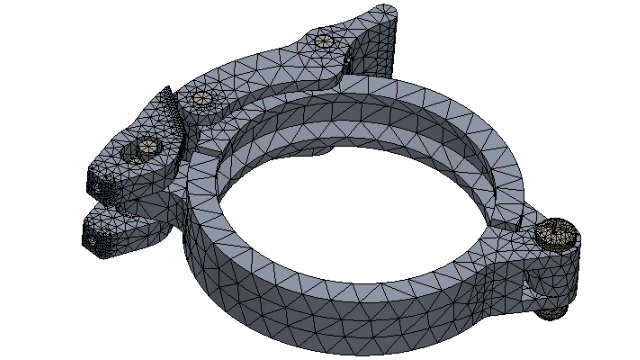

Ad esempio, per l'assieme di morsetti con 11 parti illustrato sopra, la generazione della mesh con il mesher basato sulla curvatura alternativa ottimizzato è circa 5 volte più veloce. La tabella elenca i dettagli della mesh del modello dell'assieme di morsetti per le versioni 2020 e 2021.
Dettagli della mesh 2020 2021
Mesher Basata su curvatura alternativa Basata su curvatura alternativa migliorata
Tipo di mesh Continuo Continuo
Dimensione massima elemento/dimensione minima elemento 5,815 mm / 0,291 mm 5,815 mm / 0,291 mm
Nodi totali / elementi totali 45.918 – 26.490 46.729 – 27.028
Tempo per completare la mesh (minuti:secondi) 0:50 00:11
Il miglioramento delle prestazioni del mesher basato sulla curvatura alternativa dipende dal numero di parti in un assieme, dal numero di core fisici e dalla memoria disponibile.

La tabella elenca le licenze di SOLIDWORKS Simulation che supportano l'elaborazione single-core e l'elaborazione multicore per il mesher basato sulla curvatura.

Mesher Licenze con elaborazione single-core Licenze con elaborazione multicore
Curvatura alternativa (mesh della superficie)
  • Simulation Xpress
  • Simulation in SOLIDWORKS Premium
  • SOLIDWORKS Simulation Standard
  • SOLIDWORKS Simulation Professional
  • SOLIDWORKS Simulation Premium
Non esiste alcun limite al numero di core fisici a cui il mesher basato su curvatura alternativa può accedere.
