L'elenco dei carichi del connettore a perno sui giunti a perno è più preciso per le forze di taglio e i momenti di piegatura nel sistema di coordinate globale o definito dall'utente.
La direzione dei carichi applicati lungo il connettore a perno viene presa in considerazione quando si elencano i carichi del connettore a perno. Sebbene il vettore che rappresenta la direzione della forza assiale e della coppia sia lo stesso per tutti i giunti a perno, la direzione della forza di taglio e i vettori del momento di piegatura possono cambiare da un giunto all'altro.
L'asse del perno locale è un vettore che collega il primo giunto a perno all'ultimo giunto. L'elenco dei carichi dei perni include la forza assiale e la coppia lungo l'asse del perno locale. Le forze di taglio e i momenti di piegatura sono normali per il vettore assiale del perno.

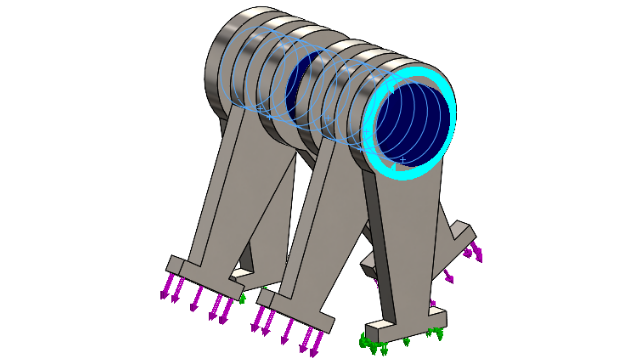

La tabella elenca le forze del connettore dell'assieme a sei parti collegato con un perno multigiunto (6 giunti) illustrato sopra. Le forze esercitate sul connettore a perno agiscono a un angolo misurato dall'asse del perno. In SOLIDWORKS Simulation 2021, le forze di taglio e i momenti di piegatura del connettore sono più precisi perché le loro direzioni sono definite correttamente per ogni giunto a perno.

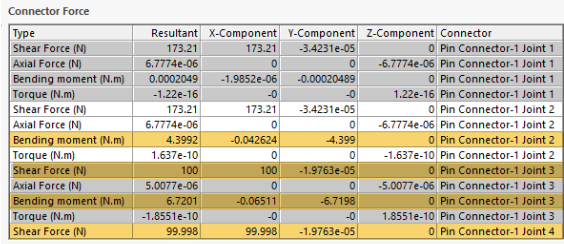

| Elenco delle forze del connettore (2021) |
 |

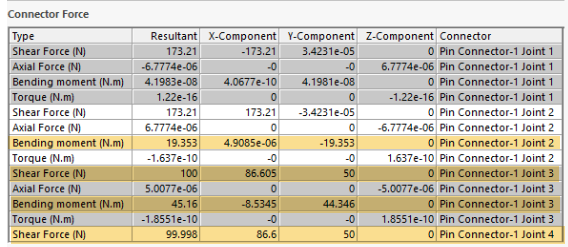

| Elenco delle forze del connettore (2020) |
 |
