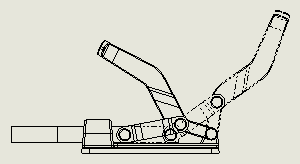

アセンブリ図面では、代替位置コンフィギュレーションをアセンブリモデルの既存のコンフィギュレーションに置き換えることも、新しいコンフィギュレーションをその場で定義することもできます。
以下で説明する手順以外にも、次のいずれかの方法で代替位置ビューを編集できます。
- アセンブリ モデルでコンフィギュレーションを編集します。
- 図面の FeatureManager デザインツリーで任意の代替位置ビューを右クリックし、非表示（Hide）あるいは表示（Show）を選択します。
代替位置ビューを編集するには：
- FeatureManager® デザイン ツリーで:
- シート（Sheet）
を展開し、変更する代替位置ビューを含む図面ビュー（Drawing View）
を展開します。
- 代替位置（Alternate Position）
を右クリックし、フィーチャー編集（Edit Feature）をクリックします。
- PropertyManager のコンフィギュレーション（Configuration）で、次のいずれかを選択します。
| オプション |
説明 |
|---|
| 既存のコンフィギュレーション (Existing configuration) |
既存のアセンブリ コンフィギュレーションを選択して、選択した代替位置ビューで使用されているコンフィギュレーションと置き換えることができます。 リストからコンフィギュレーションを選択します。 |
| 新規コンフィギュレーション |
アセンブリ モデルに新しいコンフィギュレーションを追加できます。 代替位置ビューの現在のコンフィギュレーションの名前がボックスに表示されます。 作成する新しいコンフィギュレーションの名前を入力します。 |
をクリックします。 結果は次のいずれかになります：
- 既存のコンフィギュレーション（Existing configuration） - 選択コンフィギュレーションの位置が図面ビューに表示され、PropertyManagerが閉じます。 ビューが完成し、 これ以上のステップは必要ありません。
-
新規コンフィギュレーション（New configuration） - アセンブリ ドキュメントが開かれていない場合、自動的に開きます。 アセンブリのビュー表示方向が、図面ビューの表示方向に変更されます。 アセンブリが構成部品移動（Move Component）PropertyManager が開いた状態、またフリードラッグ（Free Drag）がアクティブ化された状態で表示されます。 ステップ 4 に進みます。
- いずれかの構成部品移動（Move Component）ツールを使用してアセンブリ構成部品を希望の位置に移動します。
PropertyManager のオプション（Options）で衝突検知（Collision Detection）と衝突面で停止（Stop at collision）を使用して動作を止めます。
-
をクリックして構成部品移動（Move Component）PropertyManager を閉じ、図面に戻ります。
新しいアセンブリ コンフィギュレーションの代替位置が図面ビューに表示され、
代替位置（Alternate Position）PropertyManagerが閉じます。
