ハッチング パターン ファイル sldwks.ptn を検索可能な任意のフォルダに保存し、SOLIDWORKS® のアップグレード時に上書きされないようにできます。 これは、ファイルをカスタマイズする場合に便利です。
デフォルトでは、ハッチング パターン ファイルは SOLIDWORKS インストレーション フォルダに保存され、SOLIDWORKS をアップグレードするたびにデフォルト ファイルで上書きされます。
ハッチング パターン ファイルの新しい場所を指定するには: - 変更した sldwks.ptn ファイルを、任意の場所に移動します。
- (標準ツールバーの) オプション（Options）
をクリックするか、をクリックします。
-

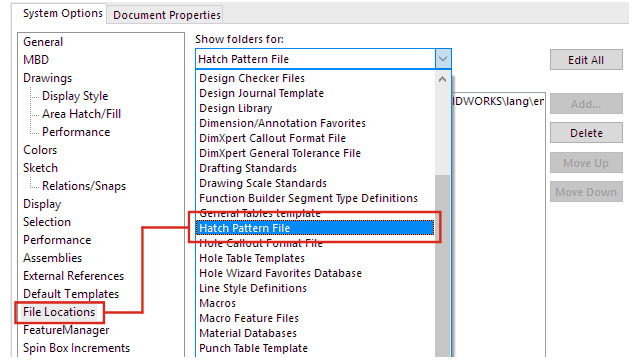

システム オプション タブで ファイルの検索 をクリックします。
- 次のフォルダを表示（Show folders for）でハッチング パターン ファイル（Hatch Pattern File）を選択します。
- ハッチング パターン ファイルの現在の場所を選択して削除（Delete）をクリックします。
- 新しい場所を指定するには、追加（Add）をクリックし、新しい場所を参照してOKをクリックします。
カスタム ハッチング パターンを使用する図面を共有する場合は、受信者が使用するためのカスタム sldwks.ptn ファイルも共有してパターンが正しくレンダリングされるようにしてください。
