SOLIDWORKS® 2021 フィーチャーでは 3MF ファイルのグラフィカルなサポートが拡張されています。
3MF は、3D プリント形式を定義する業界コンソーシアムで、設計アプリケーションが他のアプリケーション、プラットフォーム、サービス、およびプリンタを組み合わせて、忠実度の高い 3D モデルを送信できるようにします。

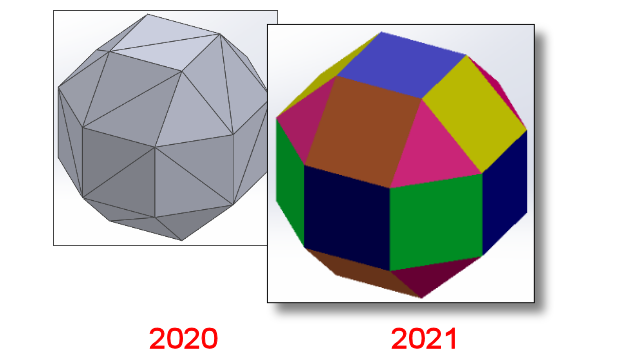

3MF ファイルをインポートすると、次のグラフィック アイテムが SOLIDWORKS に表示されます。
| アイテム（Items） |
グラフィック ボディ |
メッシュ BREP（オープンまたはクローズ） |
クラシック BREP（ソリッドまたはオープン） |
| 頂点ごとの色指定 |
はい |
いいえ |
いいえ |
| ファセットごとの色指定 |
はい |
いいえ |
はい |
| デカル（Decals）: |
はい |
いいえ |
いいえ |
| テクスチャ（Textures） |
はい |
いいえ |
いいえ |
| 透明度（Transparency） |
はい |
はい |
はい |
次のグラフィック アイテムが SOLIDWORKS から 3MF フォーマットにエクスポートされます:
- ストック外観の色
- UV マッピング、投影マッピング、円筒マッピング、ボックス マッピング、球面マッピングなど、すべてのマッピング タイプのテクスチャ
- 透明度（Transparency）
