솔리드 바디 구성

FeatureManager 디자인 트리에서는 몇 가지 방법으로 솔리드 바디를 구성하고 관리할 수 있습니다.

  • 바디를 그룹으로 묶어 솔리드 바디 의 폴더에 저장합니다.
  • 폴더 내 모든 바디에 적용할 명령을 선택합니다.
  • 각 바디에 속한 피처를 나열합니다.

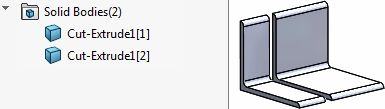

파트 문서의 솔리드 바디 수가 솔리드 바디 옆의 괄호 안에 나타납니다. 같은 피처에서 여러 개의 바디가 작성되면, 항목 번호가 솔리드 바디에 나열된 각 인스턴스 뒤의 대괄호에 표시됩니다. 예를 들어, 다음의 파트에 한 개의 돌출 컷으로 작성된 두 개의 솔리드 바디가 포함되어 있습니다.

숨은 바디 및 표시된 바디의 표시/숨김 상태를 전환할 수 있습니다. 그런 다음, 그래픽 영역에서 표시하려는 숨은 바디를 선택할 수 있습니다.

바디를 폴더로 그룹화

바디를 폴더로 그룹화하는 방법

  1. FeatureManager 디자인 트리에서 솔리드 바디 를 확장합니다.
  2. 솔리드 바디 이름을 오른쪽 클릭하고 새 폴더에 추가를 선택한 후 폴더 이름을 지정합니다.
    선택한 솔리드 바디가 새 폴더에 나열됩니다. 다른 바디를 같은 폴더로 끌고 다른 새 폴더 및 하위 폴더를 작성할 수 있습니다.

폴더 내 모든 바디에 명령 적용

폴더 내 모든 바디에 명령을 적용하는 방법

  1. 폴더를 오른쪽 클릭합니다.
  2. 솔리드 바디 숨기기, 바디 삭제, 모양 등과 같은 명령을 선택합니다.
    해당 명령이 폴더 안의 모든 바디에 적용됩니다.

각 솔리드 바디에 속한 피처 나열

각 솔리드 바디에 속한 피처를 나열하는 방법

  1. FeatureManager 디자인 트리에서 솔리드 바디 를 오른쪽 클릭합니다.
  2. 피처 기록 표시를 선택합니다.
  3. 해당 바디에 속한 피처를 보려면 솔리드 바디를 확장합니다.
  4. 피처 기록을 숨기려면 솔리드 바디 를 오른쪽 클릭하고 피처 기록 표시를 취소합니다.
