사용자 정의 기호 작성

SOLIDWORKS 도면에서 대부분의 주석, 테이블 및 치수에 사용되는 사용자 정의 기호를 작성할 수 있습니다.

시작하기 전에 드라이브 문자:\lang\english에 있는 원래 기호 파일 gtol.sym을 백업해야 합니다. 파일을 찾아서 파일의 복사본을 만들고 필요한 경우 검색할 수 있도록 다른 디렉터리에 저장합니다.

기호 사용자 정의

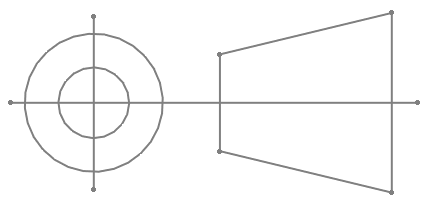

이 예제에서는 gtol.sym 파일에 2개의 원과 6개의 선으로 이루어진 3각법 투영 기호를 작성합니다.

이 기호를 사용자 정의하는 방법

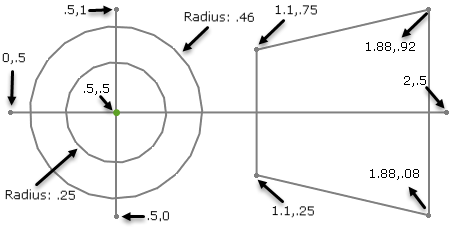

  1. 그림과 같이 1 x 1 가상 사각형 그리드에 3각법 투영 기호의 치수를 지정합니다.
  2. gtol.sym 파일에 3각법 투영 기호를 생성하는 코드를 추가하려면 이러한 선을 새 카테고리에 삽입하거나 기존 카테고리에 삽입합니다.

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    서식을 정확히 따르고 공백을 추가하거나 제거하지 마십시오.
  3. 파일을 저장하고 SOLIDWORKS를 종료합니다.
  4. SOLIDWORKS 소프트웨어를 다시 시작합니다.
  5. 도면을 엽니다.
  6. 노트(주석 도구 모음) 또는 삽입 > 주석 > 노트를 클릭합니다.
  7. PropertyManager에서 텍스트 서식 아래의 기호 추가를 클릭합니다.
  8. 팝업 창에서 기타 기호 를 클릭합니다.
  9. 기호 대화 상자에서
    1. 사용한 카테고리를 찾습니다.
    2. 3각법 투영 기호 위로 마우스를 이동합니다.
    3. 기호를 선택하고 확인을 클릭합니다.
    아이콘 과 설명이 표시됩니다. 예를 들면 다음과 같습니다.

    <SCR-THIRD>는 기호가 삽입된 치수인 경우 표시되는 태그입니다.
    다른 사용자와 도면을 공유할 경우 해당 사용자는 gtol.sym 파일이 있어야 사용자 정의된 기호를 볼 수 있습니다.

GTOL.SYM 파일 이해

gtol.sym 파일의 상단에는 기호를 만드는 데 사용된 형식 및 단위를 설명하는 섹션이 있습니다.

이 파일에서는 기호 카테고리가 그룹화되고, 각 카테고리에는 여러 라이브러리 및 기호가 포함되어 있습니다.

라이브러리의 형식은 다음과 같습니다. #<라이브러리 이름>,<라이브러리 설명>.

기호의 형식은 다음과 같습니다. #<기호 이름>,<기호 설명>.

"A"로 시작하는 줄에서는 기호의 형상 모양 부분을 정의합니다. 기호에는 대개 이러한 행 중 하나 이상이 포함되어 있습니다.

BOUND는 gtol.sym 파일의 기호에 대한 컨트롤 변수입니다. BOUND는 노트 및 치수에서 텍스트 행 하나에 들어 있는 기호의 가로 간격을 제어합니다.

무시되는 코멘트 행 앞에는 세미콜론이 나옵니다.

기호는 선, 원호, 원, 폴리라인 및 영숫자로 이루어질 수 있는 형상 모양으로 구성됩니다. 이러한 모양의 형식은

과 같습니다.

기호는 1 x 1 가상 사각형 눈금에서 정의되며, 여기서 0,0은 왼쪽 하단 모서리이고 1,1은 오른쪽 상단 모서리입니다. 그러나 이 눈금에 제한되지는 않습니다. 1.0보다 크고 0.0보다 작은 숫자를 사용할 수도 있습니다.

다음은 좌표가 0,0부터 1,1까지인 사각형 눈금의 예입니다.

사각형 눈금에서 선이 정의되는 방법의 예는 다음과 같습니다.
