상세, 단면 및 보조 도면뷰에 위치 라벨을 배치하여 모체뷰에 대한 시트 및 영역 위치를 제공할 수 있습니다. 추가적으로 상세도 원, 단면 절단선 및 보조도 화살표에 위치 라벨을 배치하여 해당하는 종속뷰의 위치를 제공할 수 있습니다.
|
|
| 시트 1 - 모체뷰 |
시트 2 - 종속뷰 |

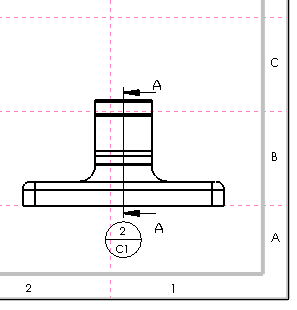

이 단면도 예제에서 시트 1은 모체뷰를 나타내고 시트 2는 종속뷰를 나타냅니다. 영역은 뷰의 중심이 결정합니다. 모체뷰의 위치 라벨은 종속뷰의 위치, 시트 2 - 영역 C1을 나타냅니다. 종속뷰의 위치 라벨은 부모의 위치 시트 1 - 영역 B1을 나타냅니다.
