Os algoritmos melhorados unem automaticamente entidades que se tocam nos seguintes casos:
- Uma face ou aresta de uma casca com um sólido.
- A face ou aresta de uma casca com outra face ou aresta de uma casca.
- Uma face de um sólido ou de uma casca com uma viga que atua como enrijecedor. O corpo da viga deve tocar a face sólida ou de casca.
- Uma face de um sólido ou de uma casca com um componente de viga.
Corpos de chapa metálica e superfícies recebem malha com cascas. Você pode aplicar cargas, acessórios, interações e conectores a corpos de chapa metálica e eles são transferidos para a superfície média automaticamente. Consulte também Aplicar cargas e restrições a cascas.
Para ver ou editar a aresta de casca para definições de faces de contato, use a opção Localizar aresta de casca - pares de faces sólido/casca no PropertyManager de Interações locais.
Para faces em contato de componentes de chapa metálica cuja malha é gerada com cascas criadas nas superfícies médias, o programa transfere automaticamente o contato de união para as cascas da superfície média.
Essa limitação se aplica somente (a) à formulação de união nó a superfície para todos os estudos e (b) à formulação de união superfície a superfície para estudos não lineares.
Nos casos em que existir um contato de união entre peças de chapa metálica e outras superfícies (sólidos ou cascas), o algoritmo de união pode forçar o aumento da rigidez devido ao espaçamento entre a malha da superfície média e a geometria da superfície de contato. Esse enrijecimento do contato de união altera o cálculo dos modos de corpo rígido. O programa calculará todos os modos de rigidez (com valores de frequência próximos de 0) se você eliminar o espaçamento aplicando um offset para afastar a malha da peça de chapa metálica das superfícies médias e aproximá-la da geometria da superfície de contato.
|
|
| Aresta de superfície tocando uma face de chapa metálica
|

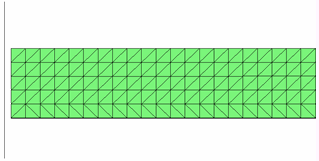

Vista lateral da malha (com zoom) |
|
|
| Faces da chapa metálica em contato entre si
|
Vista da malha nas superfícies médias
|
|
|
| Face sólida tocando uma face de chapa metálica
|
Vista lateral da malha (com zoom)
|
A união entre componentes estruturais que se tocam com uma face de chapa metálica também é automaticamente criada e transferida para as cascas nas superfícies médias.
|
|
| Componentes estruturais tocando uma face de chapa metálica |
Vista lateral da malha (com zoom)
|
Você precisa definir manualmente a união de faces não planas em contato que têm a malha gerada com elementos de casca. Contudo, a união automática ocorre para as arestas em contato de superfícies e faces não planas.
|
|

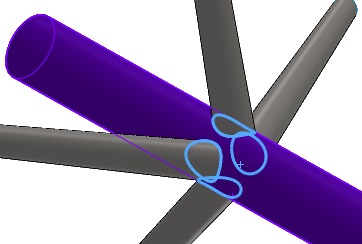

| Detecção automática de conjuntos de contatos entre corpos sólidos e de casca que se interceptam nas superfícies de spline. Use a opção Localizar aresta de casca - pares de faces sólido/casca. |
Faces de cascas não planas em contato. Defina o contato unido manualmente. |
Quando as juntas de vigas são conectadas em uma face adjacente de um sólido ou casca, a seção transversal real da viga torna-se uma malha e é estampada na face do sólido ou casca, criando uma conexão de união mais precisa.
Durante a geração da malha, os elementos são criados na área estampada da seção transversal. A junta da extremidade da viga é conectada a todos os elementos dentro da área estampada da seção, formando uma representação mais realista da junta.
|
|
| Juntas de viga-chapa |
Malha da área estampada da viga na chapa |
Essa formulação mais realista da junta da viga - a conexão de união da placa não está disponível para estudos não lineares. Para resolver um estudo não linear com junta da viga - conexões de placa, você precisa criar uma nova malha. Não é possível copiar a malha existente de um estudo estático para um estudo não linear.
