Quando você seleciona Área de tensão de tração calculada (PropertyManager do Conector-Parafuso), o programa calcula a área de tensão de tração (At), que é a área mínima da seção rosqueada do parafuso, de acordo com a fórmula: At = [(d3 + d2) / 2)]2 * π /4
- P = passo, distância axial entre duas roscas adjacentes
- n = 1 / P, número de roscas do parafuso por polegada (ANSI) ou milímetro (ISO)
- d = diâmetro nominal da haste do parafuso

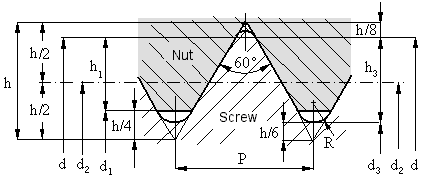

Roscas de parafuso ISO
- d3 = d - 1,2268 * P
- d2 = d - 0,6495 * P
A fórmula da área da tensão de tração torna-se: A
t = 0,7854 * [d - (0,9382 * P)]
2
Substituindo-se P = 1 / n, o resultado é At = 0,7854 * [d - (0,9382 / n)]2, onde d é informado em mm, e n é informado em roscas/mm.
Roscas ANSI
Uma abordagem similar é executada no cálculo da área de tensão de tração:
At = 0,7854 * [d - (0,9743 / n)]2, onde d é informado em polegadas, e n é informado em roscas/polegada.
Referência: Machinery's Handbook publicado pela Industrial Press.
A tabela abaixo informa o diâmetro nominal do parafuso e os valores de passo dos principais parafusos roscados ISO M grandes.
Tabela 1. Roscas de parafuso ISO M métricas, ISO 724 (DIN 13 T1)
| Diâmetro nominal d (mm) |
Passo P (mm) |
| M 1,60 |
0,35 |
| M 2,00 |
0,40 |
| M 2,20 |
0,45 |
| M 3,00 |
0,50 |
| M 4,00 |
0,70 |
| M 4,50 |
0,75 |
| M 5,00 |
0,80 |
| M 6,00 |
1,00 |
| M 8,00 |
1,25 |
| M 10,00 |
1,50 |
| M 12,00 |
1,75 |
| M 16,00 |
2,00 |
| M 20,00 |
2,50 |
| M 24,00 |
3,00 |
| M 30,00 |
3,50 |
| M 36,00 |
4,00 |
| M 42,00 |
4,50 |
| M 48,00 |
5,00 |
| M 56,00 |
5,50 |
| M 64,00 |
6,00 |
