Criar filetes de face de superfície

Para criar um filete de face entre superfícies:

  1. Crie duas superfícies (elas não precisam ser adjacentes).
  2. Clique em Filete (barra de ferramentas Recursos) ou em Inserir > Superfície > Filete/arredondamento.
  3. No PropertyManager, em Tipo de filete, selecione Filete de face.
  4. Em Itens a aplicar filete, defina um valor para Raio .

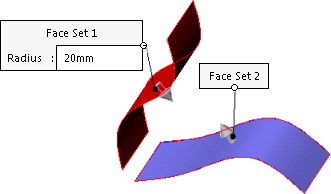

  5. Selecione a primeira face a aplicar o filete na área de gráficos para Conjunto de faces 1. A seta de visualização indica a direção do filete de face.
  6. Clique em Conjunto de faces 1 e selecione a segunda face a aplicar o filete na área de gráficos. Se necessário, clique em Reverter face normal para que as setas apontem uma para a outra.
  7. Defina as outras opções do PropertyManager. Em Opções de filete, as opções de Aparar superfícies se aplicam apenas aos filetes de face que usam superfícies:
    Opção Descrição
    Aparar e anexar Apara as faces com filete e costura as superfícies em um corpo de superfície.
    Não aparar ou anexar Adiciona uma nova superfície de filete, mas não apara as faces nem costura as superfícies.
  8. Clique em .
    O filete de face com Aparar e anexar selecionado.
