Окно Просмотреть сопряжения содержит список сопряжений одного или нескольких компонентов сборки.
Чтобы открыть диалоговое окно, выполните следующие действия.
Выберите компоненты, как описано ниже. Затем нажмите
Просмотреть сопряжения ![](yrd1490895763695.image)
.
Сопряжения для просмотра |
Выбор компонента |
Сопряжения одного компонента сборки или одного компонента узла сборки |
Нажмите правой кнопкой мыши на компонент. |
Сопряжения нескольких компонентов |
Держа нажатой клавишу Ctrl, выберите компоненты и нажмите на правую кнопку мыши |
Сопряжения, фиксирующие узел сборки в сборке |
Правой кнопкой мыши нажмите на узел сборки в дереве конструирования FeatureManager. |
В окне Просмотреть сопряжения отображается список сопряжений для выбранных компонентов.
Значок
указывает, какие сопряжения приводят к созданию вмонтированных компонентов. Эти сопряжения фиксируют деталь по отношению к исходной точке сборки. Они отображаются первыми в списке, и горизонтальная полоса отделает их от других сопряжений.
В графической области компоненты, участвующие в системе сопряжений для выбранных компонентов, слегка прозрачны. Неучаствующие компоненты скрыты.
При выборе сопряжений в окне
Просмотреть сопряжения:

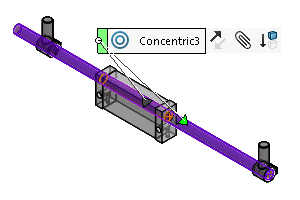

- Геометрия сопряжений высвечивается.
- Отображаются обозначения сопряжений. Они помогают визуализировать сопряжения и выполнять часто использующиеся функции сопряжений.
