Условные обозначения сопряжений

Условные обозначения сопряжений идентифицируют сопряженные объекты в графической области для упрощения процесса визуализации систем сопряжений. Они являются инструментами для выполнения часто используемых функций сопряжений и исправления ошибок сопряжений.

Чтобы просмотреть условные обозначения сопряжений:

1. Нажмите правой кнопкой мыши на компонент и выберите Просмотреть сопряжения или Просмотреть ошибки сопряжений.
2. В отображаемом окне выберите одно или несколько сопряжений.

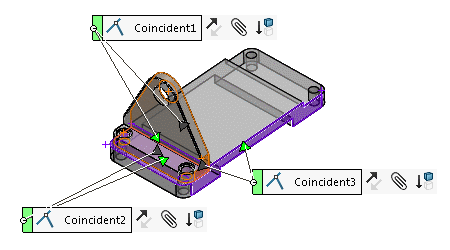

Для выбранных сопряжений отображаются условные обозначения. Для каждого сопряжения имеется условное обозначение, а выноски указывают на сопряженные объекты. Стрелки на выносках ( и ) указывают направление монтировки.

В условном обозначении доступны следующие общие функции сопряжения.

	Переставить сопряжения	Переставляет выравнивание векторов, расположенных по нормали к сопряженным граням. Векторы могут быть направлены в одну сторону (выровнены) или в противоположные стороны (не выровнены).
	Переставить размер	(Только для сопряжений Расстояние и Угол.) Изменение направления, в котором применен размер.
	Изменить	Открывает окно PropertyManager Сопряжение, в котором можно редактировать сопряжение.
	Погасить	Гасит сопряжение, что препятствует его решению.

Для ошибочных сопряжений значки ошибок и предупреждений отображаются в выносках.

	Внимание	Сопряжение удовлетворено, но не участвует в определении сборки.
	Ошибка	Сопряжение не решено. В условном обозначении можно выбрать Применить сопряжение , чтобы насильственно решить одно сопряжение, что повлечет за собой поломку другого сопряжения. Чтобы определить ошибочное сопряжение, можно применить сопряжения несколько раз.
