Элементы по сечениям сгиба в деталях из листового металла используют для эскиза незамкнутого профиля, соединенные элементом по сечениям. Элемент Base-Flange (Основание-фланец) не используется с Элементом по сечениям сгиба.
|
|

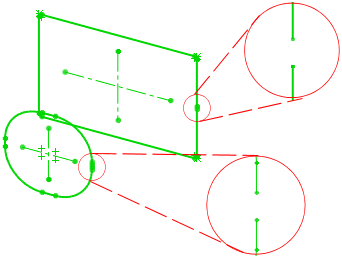

Начните с двух открытых эскизов профилей. |
Используйте Элемент по сечениям сгиба для создания твердотельного элемента. |
|
Элемент по сечениям сгиба завершен. |
Характеристика элементов по сечениям сгиба:
- Не допускают создание зеркального отражения.
- Необходимо создать два эскиза, в которые включены:
- Незамкнутые профили без острых кромок.
- Выровненные отверстия профиля для обеспечения точности плоского массива.
- Сегменты профиля в каждом эскизе принадлежат одинаковому типу.
Не требуется, чтобы данные эскизы располагались на параллельных плоскостях. Однако линии сгибов появляются в развертке, только если эскизы находятся на параллельных плоскостях. Линии сгибов допустимы и применимы к геометрии элементов по сечениям сгиба, которые могут быть произведены с помощью инкрементного фрикционного пресса.
- Коэффициент K применяется к плоским массивам или элементам по сечениям сгиба, только если элементы по сечениям сгиба создавались на основе эскизов, которые соответствуют следующим условиям:
- Плоскости двух эскизов параллельны.
- Эскизы содержат равное число линейных и нелинейных сегментов.
- Для каждого линейного сегмента в первом эскизе должен иметься соответствующий сегмент во втором эскизе.
- Для каждого нелинейного сегмента в первом эскизе должен иметься соответствующий сегмент во втором эскизе, чьи линии касательности должны иметь такое же направление, что и у линий сегмента первого эскиза.
Действительные пары эскизов, к которым применен коэффициент К:
Недействительные пары эскизов, к которым не применим коэффициент-К:
