Создание обработки углов

Инструмент Обработка углов отсекает или добавляет материал к плоским деталям из листового металла на кромке или грани.

1. Создайте деталь из листового металла.
2. Выберите Обработка углов (панель инструментов Листовой металл) или выберите Вставка > Листовой металл > Обработка углов.
3. В окне PropertyManager Обработка углов укажите следующее в разделе Параметры снятия напряжения:

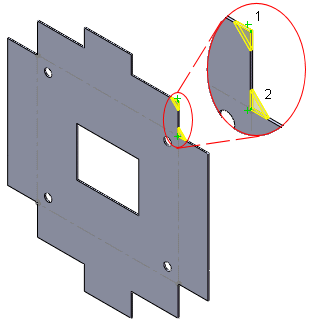

   1. Выберите кромки Угловых кромок .

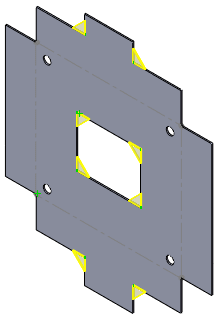

   2. Выберите Найти все углы.
   3. Выберите значение для параметра Тип снятия напряжения.
   4. Выберите или очистите параметр Расположить по центру линий сгиба.
   5. Установите значение для параметра Радиус или Боковая длина.
   6. Выберите параметр Пропорция к толщине, чтобы указать его значение.
   7. Выберите По касательной к сгибу.
   8. Выберите Добавить скругленные края, чтобы указать значение для поля Радиус .
4. Нажмите .
