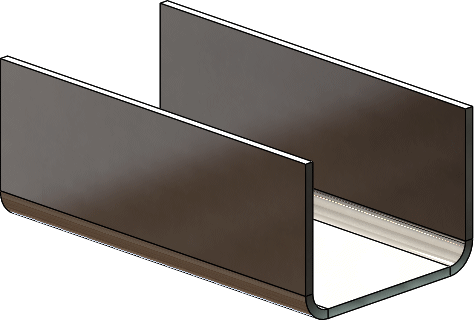

Базовая кромка — это первый элемент новой детали из листового металла.
Когда элемент базовая кромка добавляется в деталь SOLIDWORKS, он помечается как деталь из листового металла. Сгибы добавляются там, где необходимо, а элементы, присущие деталям из листового металла, добавляются в дерево конструирования FeatureManager.
Элемент "Базовая кромка" создается из эскиза. Эскиз может иметь любой из следующих контуров.
| Один открытый |
Один открытый контур эскиза может быть использован для вытяжки, элементов вращения, разрезов, путей, направляющих элементов и листового металла. Обычные открытые контуры эскиза рисуются с помощью линий и других элементов эскиза. Сплайны являются неверными элементами эскиза для деталей из листового металла с открытыми контурами.

|
| Один замкнутый |
Единичный замкнутый контур эскиза может быть использован для вытяжки, элементов вращения, разрезов, путей, направляющих элементов и листового металла. Типичные единичные замкнутые контуры рисуются с помощью окружностей, прямоугольников, замкнутых сплайнов и других замкнутых геометрических элементов. |
| Множество включенных замкнутых |
Множество включенных замкнутых контуров может быть использовано для вытяжки, элементов вращения и листового металла. Если имеются несколько контуров, то один контур должен включать в себя все остальные. Используя инструмент Выбрать контур  в PropertyManager, можно выбрать один или несколько контуров для преобразования в элементы.Типичные множественные включенные замкнутые контуры рисуются с помощью окружностей, прямоугольников и других замкнутых геометрических элементов.
Множественные включенные замкнутые контуры также могут быть разъединены. Типичные множественные разъединенные замкнутые контуры рисуются с помощью окружностей, прямоугольников и других замкнутых геометрических элементов.  |
Толщина и радиус сгиба элемента "Базовая кромка" становятся значениями по умолчанию для других элементов из листового металла.
