Элемент Выступы и прорези создает выступы для одного тела и прорези (отверстий) на другом теле для фиксации двух тел. Можно указать, как будут выглядеть выступы и прорези и как они будут распределяться вдоль выбранных объектов.
Выступы и прорези упрощают сварку деталей вместе и сводят к минимуму требования для построения сложных опорных креплений, так как можно соединить несколько деталей из листового металла. Данная функция доступна для всех деталей, а не только для деталей из листового металла. Ее можно использовать в однотельных объектах, многотельных объектах и деталях в контексте сборки.
Кромки и грани должны соответствовать друг другу. При выборе кромки для выступов необходимо выбрать соответствующую грань для прорезей. Грани могут быть плоскими или цилиндрическими, но кромки и грани не обязательно должны соприкасаться.
 |
 |

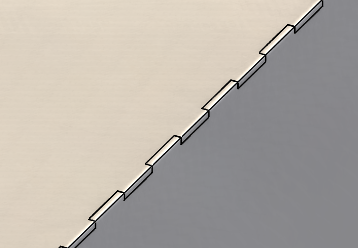

| Элемент Выступы и прорези |
Увеличенное изображение |
