Каждый проект содержит по крайней мере один набор моделей и может содержать несколько наборов моделей.
Несколько наборов моделей доступны только в SOLIDWORKS Visualize Professional.

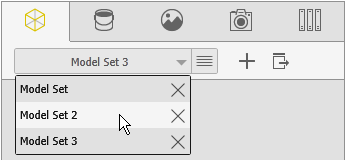

Чтобы получить доступ к набору моделей, на вкладке
Модели палитры в раскрывающемся списке нажмите на стрелку вниз:
Наборы моделей могут содержать идентичную или уникальную геометрию. Геометрия нескольких наборов моделей отвечает следующим правилам.
-
Геометрия идентична при копировании и вставке одной и той же модели из базового набора моделей в другие. В этом случае создаются образцы геометрии.
Некоторые геометрические операции, выполняемые с моделью, присутствующей в идентичных наборах моделей, применяются ко всем образцам этой модели во всех наборах моделей, где используется текущая модель. Примеры: разделение деталей, анимация, группировка деталей и шаблоны. Если анимирована деталь в одном наборе моделей и точно такая же модель присутствует в другом наборе моделей, оба набора моделей будут содержать анимацию детали.
- Геометрия уникальна при импорте уникальной модели в каждый набор моделей. В этом случае образцы геометрии не создаются.
Каждый набор моделей можно настроить отдельно, независимо от других наборов моделей.
Также можно назначить наборы моделей конфигурациям, чтобы определенная конфигурация ссылалась на определенный набор моделей. Однако для наборов моделей нельзя создать собственные конфигурации.
