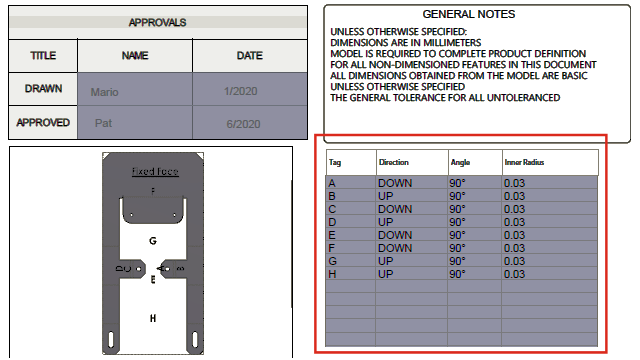

Для деталей из листового металла можно включить таблицу сгибов при публикации 3D PDF.
Сначала отредактируйте шаблон и вставьте заполнитель для таблицы сгибов.
- В Редакторе шаблонов 3D PDF выберите Таблица сгибов
, а затем нажмите в шаблоне, чтобы вставить заполнитель таблицы. Можно перетащить и изменить размер заполнителя.
- Нажмите в любом месте за пределами заполнителя, чтобы завершить перемещение.
Затем используйте этот шаблон при публикации 3D PDF для детали из листового металла с таблицей сгибов.
- Нажмите Опубликовать в 3D PDF
(панель инструментов MBD или вкладка "Трехмерные виды").
- В диалоговом окне Выбор шаблона выберите шаблон и нажмите ОК.
- В окне PropertyManager Опубликовать в 3D PDF в разделе Таблица сгибов выберите таблицу сгибов и столбцы, которые необходимо включить.
