Mejoras en el modo Documentación

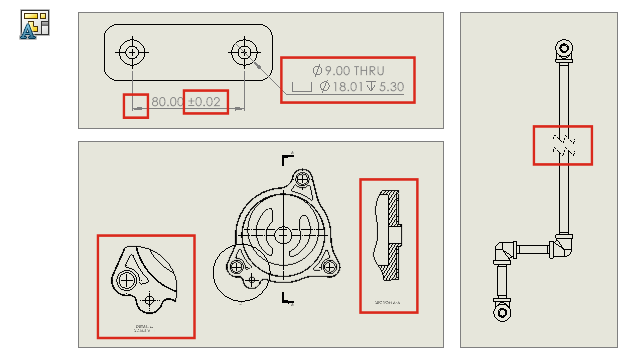

Las cotas y anotaciones creadas en el modo Documentación ahora se actualizan para reflejar los cambios que se realizan en el modelo. Además, puede crear y modificar vistas de rotura, recorte y detalle, agregar y editar anotaciones de taladro y editar características adicionales de cotas y anotaciones existentes.

  • Referencias sólidas en el modo Documentación

    Una referencia sólida le ahorra una cantidad de tiempo considerable al eliminar la necesidad de corregir y guardar para mantener la anotación final y la asociatividad de las cotas. Anteriormente, tenía que corregir todo y guardar el dibujo para evitar cotas y anotaciones colgantes.

  • Vistas de rotura, recorte y detalle en el modo Documentación
    En el modo Documentación, puede crear y modificar vistas de rotura, recorte y detalle. También puede agregar cotas y anotaciones a las vistas.
    Debe guardar el dibujo en SOLIDWORKS 2021 antes de poder agregar o editar vistas de rotura, recorte o detalle en el modo Documentación.
  • Anotaciones de taladro en el modo Documentación

    En el modo Documentación, puede agregar y editar anotaciones de taladro de agujeros que utilizan las operaciones Asistente para taladro, Taladro avanzado, Taladro, Corte extruido, Corte barrido y Corte de revolución.

  • Edición de cotas y anotaciones existentes en el modo Documentación
    En el modo Documentación puede editar características adicionales para las cotas y anotaciones ya existentes creadas en el modo Solucionado. Se puede realizar lo siguiente:
    • Editar los valores de tolerancia de cota
    • Editar características de la cota tales como el tipo de línea y el tipo de flecha
    • Agregar y eliminar cotas en conjuntos de cotas de cadena y línea base
    • Editar las características y el contenido de las notas de anotación
