產生切割平面

若要顯示模型內部的部分，您可以加入切割平面來產生剖面視圖。

您可以使用標準的移動控制項來操控切割平面。 您還可以使用多個切割平面進一步剖切模型。 可使用的切割平面數量無限制。

在 SOLIDWORKS Visualize Professional 中，您也可以建立切割平面效果的動畫，方法就像為模型建立動畫一樣。

若要產生剖面視圖：

  1. 在調色盤的模型 標籤中，按一下加入 ，然後按一下新增切割平面。
    您也可以按一下 專案 > 模型 > 新增切割平面 來產生切割平面。

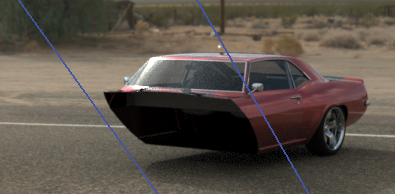

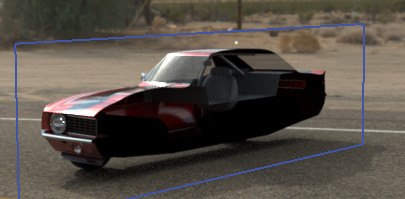

    切割平面在視埠中會顯示為很淡、幾乎全透明的平面，這個平面會自動延展為切過整個模型的大小。

  2. 在模型樹狀結構中，選擇切割平面。
    切割平面參數會列在一般子標籤上。
  3. 輸入平面的名稱。
    或者，您也可以為平面切片所切割的的幾何加蓋。 選擇顯示切割平面蓋，然後指定加蓋色彩。
  4. 在轉換子標籤上，使用旋轉和轉換選項以修改平面的方位。
    • 若要反轉平面，請按一下反轉。

    • 若要將平面旋轉 90º，請按一下其中一個旋轉選項。

    • 若要使平面傾斜，請在轉換下方，變更一或多個旋轉於 XYZ 值。

    您也可以使用轉換控制點來修改平面的位置。 若要啟用控制點，請在模型集合中用滑鼠右鍵按一下切割平面，然後按一下操控 > 移動。
    。

  5. 若要加入其他切割平面，請按一下新增切割平面。
  6. 選擇第二個平面，然後使用相同的控制項操控這個平面。
  7. 若要隱藏或顯示切割平面，請在模型 標籤上，執行下列其中一項操作：
    • 在模型樹狀結構中，用滑鼠右鍵按一下切割平面，然後按一下隱藏切割平面或顯示切割平面。
    • 在一般子標籤上，選擇或清除顯示。
  8. 若要移除切割平面，請在模型集合中，用滑鼠右鍵按一下切割平面，然後按一下刪除。
您還可以在 SOILIDWORKS Visualize Professional 中為這些切割平面建立動畫。

切割平面會影響全景中的所有幾何。 所以無法僅套用於特定零件、群組或模型。
