Vlastnictví hloubky a prvku

Chování kosmetického závitu je upraveno tak, aby byla zlepšena využitelnost.

Tato funkce platí se vztahuje na nové součásti vytvořené v aplikaci SOLIDWORKS 2022 a novější. Chcete-li tuto funkci použít na starší díly a upgradovat je, klepněte pravým tlačítkem na uzel dílu ve stromu FeatureManager ® a vyberte možnost Upgradovat prvky kosmetického závitu.

U šablon dílů vytvořených v softwaru SOLIDWORKS 2022 a novějších verzích můžete zachovat starší funkci pro Vlastnictví hloubky a prvku. Než v šablonách dílů přidáte kosmetické závity, klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > Norma výkresu > Popisy a zrušte výběr možnosti Použít chování nového kosmetického závitu na nové díly. Tato možnost je pro šablony nových dílů ve výchozím nastavení vybrána a pro šablony starších dílů zrušena. Tato možnost je aktivní pouze pro šablony nových dílů; pro dokumenty dílů je deaktivována.

Pokud použijete příkaz Vložit > Zrcadlený díl, zdědí zrcadlený díl chování kosmetického závitu po základním dílu. Pokud byl například základní díl vytvořen v softwaru SOLIDWORKS 2021, zdědí zrcadlený díl starší chování pro kosmetické závity ze základního dílu.

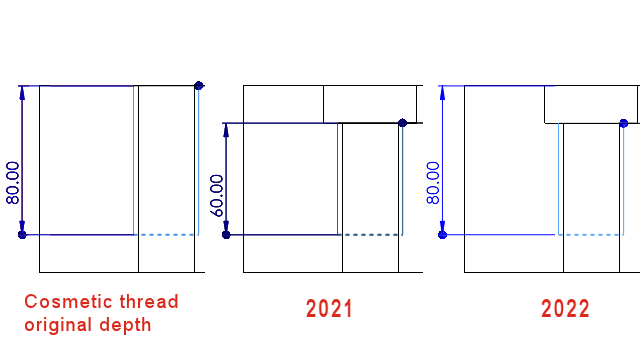

SOLIDWORKS měří hloubku z původního umístění hrany bez ohledu na změny provedené následnými prvky, které tuto hranu přemístí. Na výše uvedeném obrázku je původní hloubka závitu 80 od okraje odebrání vysunutím. Přidáte-li druhé odebrání vysunutím, které tuto hranu přemístí, kosmetický závit zachová původní hloubku závitu 80 mm.

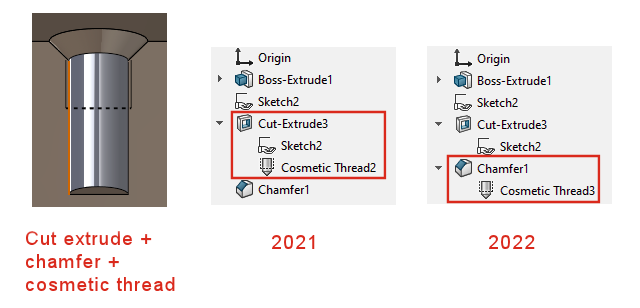

Kosmetické závity jsou vlastněny nejnovějším prvkem ve stromu FeatureManager, jehož plocha sdílí společnou hranu vybranou pro připojení závitu. Na obrázku níže vytvoříte odebrání vysunutím, přidáte zkosení a poté přidáte kosmetický závit z hrany zkosení. V aplikaci SOLIDWORKS ® 2022 vlastní prvek zkosení kosmetický závit, protože jeho plocha sdílí společnou hranu s kosmetickým závitem.
