Vignettes de câblage
Les vignettes de câblage sont des symboles dont la particularité est d'afficher des informations propres au câblage de l'appareil. Celle-ci réside aussi dans le fait qu'elles peuvent être insérées en dehors d'un folio de schéma ou de synoptique (folios de borniers, de nomenclature ou d'implantation 2D).

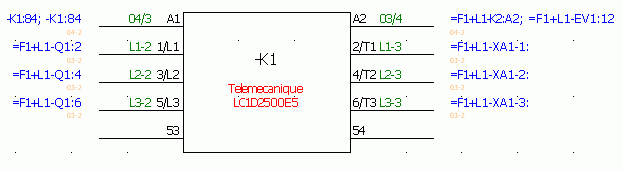

Une vignette de câblage est une représentation d'un appareil en termes de connexion. Un composant n'ayant pas de référence constructeur associée ne peut pas être représenté par une vignette de câblage.
Les vignettes de câblage sont dotées d'attributs spécifiques propageant les numéros des bornes matérielles, les numéros d'équipotentielles ou de liaisons, les brins de câble et les repères de câble, les repères de renvoi sortant et la position des symboles dans les folios de schémas.
Les vignettes de câblage sont associées aux symboles de schématique par leur repère (elles ont le même repère que les symboles) et doivent obligatoirement être associées à une référence constructeur.
Une vignette de câblage peut être la représentation d'une référence constructeur (appareil unique), d'un composant (un ou plusieurs symboles, une ou plusieurs références constructeur). Cette distinction se fera par son mode d'insertion.
