SOLIDWORKS Electrical Schematic - Exercice N° 05
Cet exercice vous permet de manipuler les objets existants et de créer le premier bornier. Il est basé sur le projet électrique que vous avez réalisé à l'exercice n° 04. Si vous ne l'avez pas terminé, vous pouvez télécharger le fichier du projet électrique et le désarchiver dans SOLIDWORKS Electrical.
Dans un premier temps, ouvrez le fichier PDF de l'exercice à réaliser. Nous vous conseillons, si vous en avez la possibilité, de l'imprimer.
Manipulation des objets
Modifiez le départ moteur M1 pour le rendre conforme au modèle (annexe 4a).
1. Sélectionnez par un mode "Capture" le symbole moteur et les liaisons qui sont à sa verticale. Déplacez l'ensemble sous le symbole du contacteur. Supprimez les liaisons superflues.
|
Menu : Schématique > Déplacer |
Dupliquez le départ moteur M1 en utilisant la commande Copier.
1. Sélectionnez le départ moteur dans son ensemble. Cliquez sur l'icône Copie multiple du menu Schématique. Cliquez sur le point de départ et le point de l'aboutissant.
|
Menu : Schématique > Copie multiple |
Les repères du composant sont automatiquement incrémentés. Les références constructeur sont conservées. |
Insertion d'une boîte noire
Insérez le variateur EV1 (boîte noire), associez-le à la classe Divers et modifiez ses bornes matérielles.
1. Cliquez sur la commande Insérer une boîte noire du menu Schématique.
|
Menu : Schématique > Insérer une boîte noire |

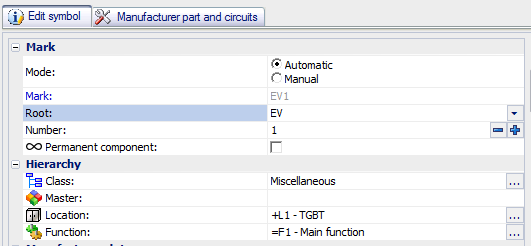

2. Affectez la classe Divers.
3. Définissez la racine sur EV.
4. Pour modifier les nombres des bornes matérielles, utilisez la commande Editer les bornes du symbole dans le menu contextuel de la boîte noire.
|
Menu contextuel de la boîte noire : Editer les bornes du symbole |
5. Définissez les numéros des bornes matérielles dans la colonne Repère.
Copie d'éléments existants
Lorsque vous voulez déplacer ou copier une partie d'un schéma, vous pouvez utiliser un Copier/Coller ([Ctrl]+[C] - [Ctrl]+[V]) ou l'enregistrer sous forme de macro. Les macros sont à utiliser pour les éléments répétitifs. |
Copier/Coller Déplacez le circuit de commande K1 vers un nouveau schéma (repère : 04 – description : Commande).
1. Sélectionnez les entités à l'aide du mode Capture ou Sélection.
2. Utilisez les touches [Ctrl]+[C] pour copier les entités sélectionnées.
3. Créez le folio 04 et ouvrez-le.
4. Tracez les liaisons haute et basse (48 VCC) de polarité, ainsi que le circuit avec le contact inverseur dans la colonne 6 (annexe 5b).
5
. Dans le folio 03, supprimez le circuit de commande
K1
.
6. Utilisez les touches [Ctrl]+[V] pour coller dans le folio 04 les entités copiées.
7. Dans le folio 04, vérifiez et adaptez les repères de symbole à l'aide des propriétés de symbole.
|
Menu contextuel d'un symbole : Propriétés du symbole |
8. Agrandissez l'assemblage pour obtenir un gros plan du modèle (annexe 5b).
La commande Copier/Coller n'est pas la meilleure méthode pour déplacer des entités d'un folio vers un autre. Avec cette commande, vous devez supprimer les entités existantes et gérer des repères de composant. Il peut s'avérer plus judicieux d'utiliser la commande Couper/Coller. |
Copier/Collage spécial. Dans le folio 04, copiez le circuit de commande K1 dans la colonne 04 et réadaptez les repères.
1. Utilisez les touches [Ctrl]+[C] pour copier les entités.
2. Utilisez les touches [Ctrl]+[Maj]+[V] pour coller les objets sélectionnés.
3. Gérez les repères d'objet de manière à ce qu'ils soient conformes à l'annexe 5b. Associez les contacts Q2 et K2 aux composants Q2 et K2 du folio 03.
Utilisation d'une macro. Dans le folio 04, supprimez le circuit de commande K2 et créez une macro composée de la chaîne de commande de K1, puis insérez-la dans la colonne 04.
1. Après avoir supprimé les entités, sélectionnez les entités du circuit de commande K1 et faites-les glisser vers le groupe Commande de l'onglet Macros du panneau ancrable.
2. Pour insérer la macro, faites-la glisser du panneau ancrable vers la zone graphique.
3. Comme avec la commande Collage spécial, gérez les repères de composant.
L'utilisation d'une macro est similaire à une commande Copier/Collage spécial où les objets graphiques sont enregistrés dans la Gestion des macros pour réutilisation ultérieure. |
Gestion des circuits
Les symboles et les références constructeur sont dotés de circuits. Chaque pôle d'un appareil est associé à un circuit. Il est très important de les gérer pour obtenir de bons résultats en matière de références croisées, d'affichage des bornes matérielles, etc. |
Permutation des bornes matérielles. Modifiez le folio 04 de manière à ce que les bornes matérielles du contact NO de K1 soient 83/84 au lieu de 53/54.
1. Editez le composant K1 et ouvrez l'onglet Références constructeurs et circuits.
|
Menu contextuel d'un symbole : Propriétés du symbole |
2. Dans la liste des circuits, faites glisser le contact (53-54) vers le contact (83-84).
Insertion des bornes
Sur le folio 03, placez les bornes de XA1 et XM1.
1. Dessinez le contour de localisation autour des moteurs.
2. Utilisez la commande Insérer 'n' bornes du menu Schématique.
|
Menu : Schématique > Insérer 'n' bornes |
2. Tracez un axe perpendiculaire aux 2 départs moteur. Une borne est placée à chaque intersection.
3. Sélectionnez dans la partie droite de la boîte de dialogue de repérage le bornier XA1.
4. Vérifiez que le repère de la borne est bien 1.
5. Cliquez sur OK (toutes les bornes) pour valider.
6. Renouvelez l'opération pour la pose des bornes du bornier XM1.
Ajoutez le composant EV1 au bornier XA1.
Un composant peut être un élément d'un bornier, tel qu'une borne, et peut facilement être ajouté. |
1. Utilisez le menu contextuel du symbole pour ajouter le composant à un bornier.
|
Menu contextuel d'un symbole : Composant > Insérer dans le bornier |
2. Dans le sélecteur de bornier, sélectionnez le bornier XA1.
3. Le composant est ajouté à la fin du bornier.
4. Dans le menu contextuel de EV1, sélectionnez Editer le bornier "XA1". Sélectionnez la commande Extraire du bornier dans le menu contextuel de EV1 pour supprimer EV1 du bornier.
