Etiquettes d'équipotentielles
|
Menu contextuel d'un fil : Afficher / masquer les étiquettes d'équipotentielle |
L'étiquette d'équipotentielle affiche le numéro d'équipotentielle. Il convient au préalable de s'assurer que la numérotation des fils a été lancée.
Les étiquettes d'équipotentielle sont matérialisées par un symbole et des attributs pouvant afficher les données ou les propriétés attachées à l'équipotentielle
Les étiquettes d'équipotentielles disposent d'un menu contextuel permettant entre-autre d'éditer les propriétés de l'équipotentielle.

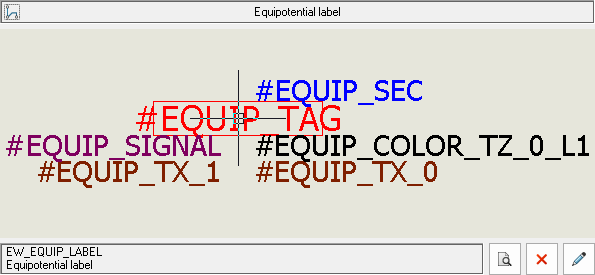

Configuration du symbole à utiliser
|
Paramètres du projet : Onglet Graphique |
|
Permet d'ouvrir le sélecteur de symboles afin de sélectionner le symbole voulu. |
|
Supprime le symbole. |
|
Ouvre l'éditeur de symbole afin de le modifier. |
Les symboles matérialisant les étiquettes d'équipotentielles ne disposent pas de circuits, ni de points de connexion. Dans les propriétés du symbole, sélectionnez Etiquettes d'équipotentielles dans le paramètre Type de symbole.
