Einfügen eines Funktionsrahmens
|
Menü: Stromlaufplan > Funktionsrahmen
Menü: Leitungsplan > Funktionsrahmen |
Der Funktionsrahmen dient zur grafischen Darstellung eines Funktionsbereichs innerhalb einer Zeichnung. Der Funktionsrahmen kann aus einem Rechteck oder aus Polylinien bestehen, muss aber immer geschlossen sein.
Rahmen zeichnen
Koordinaten eingeben: Klicken Sie auf Punkte im Grafikbereich oder geben Sie Koordinaten ein, um den Funktionsrahmen zu zeichnen. Wenn es sich um einen Rechteckrahmen handelt, müssen Sie nur auf einen zweiten Punkt für die Diagonale des Rechtecks klicken. Wenn es sich um einen Polylinienrahmen handelt, müssen Sie auf den zweiten Punkt der Linie und anschließend auf alle anderen Punkte des Rahmens klicken. Über den Button Schließen im andockbaren Fenster können Sie den letzten Punkt des Rahmens automatisch mit dem ersten verbinden.
Optionen: Im andockbaren Fenster können Sie beim Ausführen des Befehls von einem Modus in einen anderen schalten.
Funktion auswählen
Wenn der Funktionsrahmen fertig gezeichnet ist, wird die Dialogbox Funktion auswählen geöffnet.
1. Wählen Sie die gewünschte Funktion aus.
2. Klicken Sie auf den Button Auswählen.

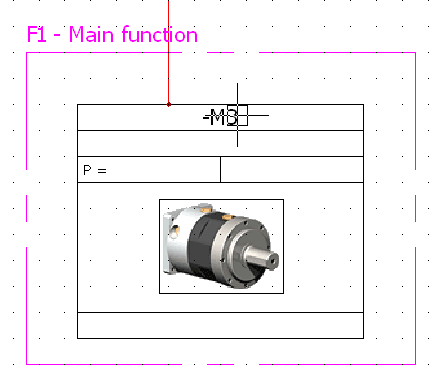

Die Dialogbox wird geschlossen und die Zeichnung wird automatisch mit der ausgewählten Funktion aktualisiert.
Die Bauteile innerhalb des Rahmens können der ausgewählten Funktion zugeordnet werden.
3.
Klicken Sie auf die gewünschte Option, um die Funktion
der Bauteile zu ändern oder um die ursprüngliche Zuordnung der Funktion zu erhalten.
