2D-Zeichnung erstellen

Nach dem Einfügen der Bauteile können Sie eine 2D-Zeichnung erstellen und Ihren Electrical-Projektzeichnungen hinzufügen.







SOLIDWORKS Electrical 3D Menü: Erstellen von 2D-Dateien

Menü: Extras > SOLIDWORKS Electrical > 2D-Zeichnung erstellen

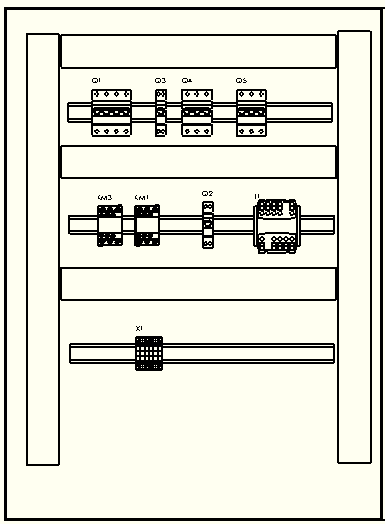

SOLIDWORKS Electrical verwendet die SOLIDWORKS Funktionen zum Erstellen der Zeichnung. Eine 2D-Zeichnung wird im Grafikbereich geöffnet, aber anders als beim SOLIDWORKS Befehl wird kein Normblatt geladen. Diese Zeichnung weist die Maße des Normblatts des Schaltplans auf, der in der Electrical-Projektkonfiguration festgelegt wurde.

Das seitliche Steuerfeld mit der Ansichtspalette wird geöffnet, sodass Sie die gewünschten Ansichten durch Ziehen auswählen können. Die Zusammenstellung der Zeichnung ist vollkommen frei.



Das Menü SOLIDWORKS Electrical Zeichnung verfügt über zwei Befehle.



Kennzeichen erstellen: Dient zum Erstellen der Bauteilkennzeichen in einer Ansicht.

Projektzeichnung erstellen: Dient zum Erstellen einer neuen Zeichnung. Ein Normblatt wird automatisch hinzugefügt und die Datei wird im EWG-Format im Ordner Zeichnungen des Electrical-Projekts gespeichert.



Die Zeichnung wird automatisch der Liste der Electrical-Projektzeichnungen hinzugefügt.
