Quando si creano simboli di tolleranza di forma, è possibile utilizzare i quadratini di ridimensionamento che circondano il riquadro di controllo della funzione per creare il simbolo.
Per creare i simboli di tolleranza di forma:
- In una parte o disegno, fare clic su Tolleranza di forma
o su .
- Nell'area grafica, fare clic per posizionare il simbolo.

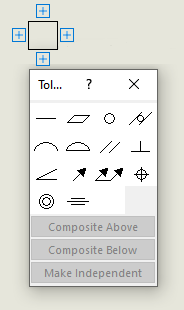

Viene visualizzato un riquadro di controllo della funzione con i quadratini di ridimensionamento e una finestra di dialogo
Tolleranza.
- Nella finestra di dialogo, specificare le opzioni per aggiungere il contenuto al riquadro di controllo della funzione.
- Fare clic su un quadratino di ridimensionamento intorno al riquadro di controllo della funzione per aggiungere altri contenuti.
