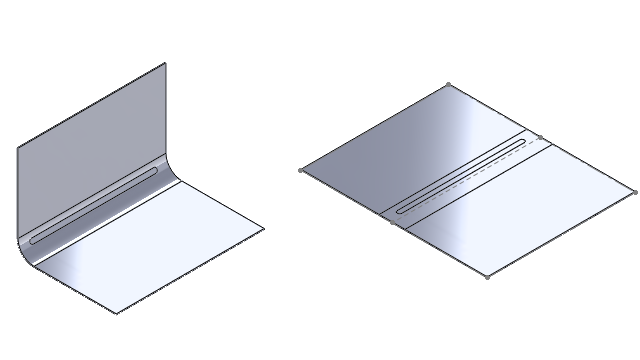

Contornos gravados em dobras Em peças de chapa metálica com texto inscrito ou recursos de linha de divisão na face de dobra, você pode especificar uma opção para manter o texto ou a linha de divisão permanece intacto(a) ao planificar, desdobrar ou dobrar a peça. Para dobras cônicas, o texto ou a linha de divisão só aparece no estado planificado quando a face cônica é uma face analítica. Para determinar se a face é analítica, crie um eixo selecionando a face cônica. Se a face cônica for analítica, você poderá criar o eixo. Para usar contornos gravados em dobras: Na árvore de projeto do FeatureManager de uma peça de chapa metálica dobrada: Expanda a Flat-Pattern . Clique com o botão direito em Flat-Patternn e clique em Editar recurso. No PropertyManager, em Parâmetros, selecione Mesclar faces e Reter faces anotadas e clique em . Peça dobrada Planificado - 2021 Planificado - 2022 Tópico paiChapa metálica Flanges de aresta
