Conector de haste de vinculação

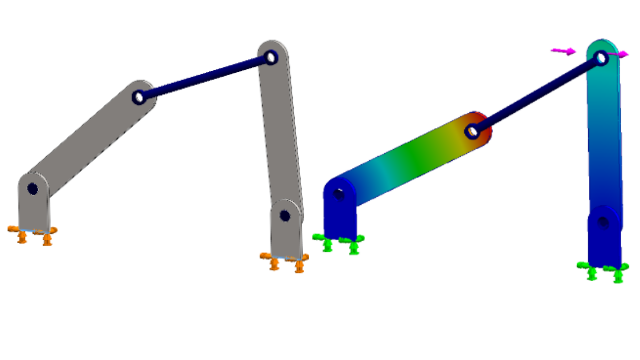

Você pode especificar um conector de Haste de vinculação entre faces cilíndricas, arestas circulares (para cascas) ou vértices para modelar o comportamento das bielas.

O conector de Haste de vinculação está disponível com o SOLIDWORKS Simulation Professional e o SOLIDWORKS Simulation Premium.

Para abrir o PropertyManager da Haste de vinculação:

Na árvore de estudos do Simulation, clique com o botão direito do mouse em Conexões e selecione Haste de vinculação .

A tabela a seguir descreve as principais opções do PropertyManager de Haste de vinculação.
Faces cilíndricas ou arestas concêntricas (para cascas) Especifica faces cilíndricas ou arestas de casca para anexar um conector de haste de vinculação.

Você seleciona duas entidades geométricas para posicionar as juntas de extremidade do conector.
Vértice Especifica dois vértices para anexar um conector de haste de vinculação.
Você também pode selecionar um vértice para uma junta de extremidade do conector e uma face cilíndrica ou aresta de casca para a outra junta de extremidade.
Junta rígida Especifica a junta de extremidade do conector para uma junta rígida.

Uma junta rígida impede qualquer rotação ou deformação. Um conector de haste de vinculação com juntas rígidas pode transferir todos os momentos de uma peça para outra.
Junta pivô Especifica a junta de extremidade do conector para uma junta pivô.

Uma junta pivô permite apenas uma rotação em torno do eixo normal para o eixo do conector.
Junta esférica Especifica a junta de extremidade do conector para uma junta esférica.

Uma junta esférica age como uma bola e um soquete, onde a bola pode girar dentro do soquete, mas não pode se deslocar do soquete.
  Offset Especifica uma distância de offset para posicionar as juntas de extremidade do conector. Você só pode selecionar faces cilíndricas ou arestas circulares para definir uma distância de offset.
  Parâmetros de seção Especifica a geometria de corte transversal do conector:
  • Circular sólido
  • Circular oco
  • Retangular sólido
  • Retangular oco
  Material Aplica um material ao conector da biblioteca de materiais do SOLIDWORKS ou aplica um material personalizado.
Você pode listar as forças de um conector de haste de vinculação, como força de cisalhamento, força axial, momentos de curvatura e torque após executar uma simulação. Clique com o botão direito do mouse em Resultados e selecione Listar força do conector.
O conector da haste de vinculação não está disponível para estudos não lineares e térmicos.
