Конфигурация проектирования ПЛК (ANSI)

Файл шаблона чертежа ПЛК содержит все параметры компоновки файла ПЛК. Можно создать столько конфигураций, сколько требуется. Конфигурации сгруппированы в разделе Управление конфигурациями ПЛК.

Диалоговое окно конфигурации чертежа модуля ПЛК разделено на две части. Правая часть иллюстрирует параметры, выведенные в левой части. При выборе параметра соответствующая связь обозначается красным цветом.

Настройки группируются на нескольких вкладках по темам.

Общие

Имя: Имя файла конфигурации.

Описание: Позволяет ввести описание на всех языках, поддерживаемых программой.

Размер

Общие

Все числовые значения используют систему единиц, заданную в конфигурации электротехнического проекта.

Ориентация: Выберите ориентацию чертежа модуля. В Вертикальном режиме модуль можно вставить в правую или левую часть чертежа.

Размер

Ширина модуля: Введите ширину модуля.

Максимальная высота обозначения на чертеже: Введите высоту модуля.

Каналы

Ширина разделителей каналов: Введите ширину вертикальной линии, разделяющей два канала ПЛК.

Высота канала: Введите высоту канала.

Гребни

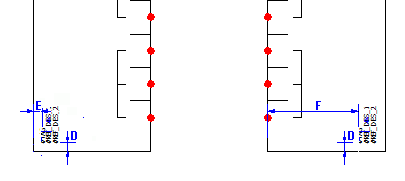

Ширина гребня: Гребень — это графический элемент, группирующий каналы. Введите расстояние между левым краем модуля и вертикальной линией гребня (Д).

Ширина зубцов гребня: Введите ширину горизонтальной линии гребня (Е).

Атрибуты

Эта вкладка позволяет настраивать расположение вставляемых атрибутов, а также изменять сами атрибуты.

Информация (вверху)

Координата по оси Y: Введите расстояние между горизонтальной линией модуля и точкой вставки атрибутов.
Для этих атрибутов установлено выравнивание направо (А).

X для обозначения слева: Введите расстояние между вертикальной линией модуля и точкой вставки атрибутов для обозначения модуля, вставленного в левую часть чертежа (Б).

X для обозначения справа: Введите расстояние между вертикальной линией модуля и точкой вставки атрибутов для обозначения модуля, вставленного в правую часть чертежа (В).

Информация (внизу)

Координата по оси Y: Введите расстояние между горизонтальной линией модуля и точкой вставки атрибутов.
Для этих атрибутов установлено выравнивание налево (Г).

X для обозначения слева: Введите расстояние между вертикальной линией модуля и точкой вставки атрибутов для обозначения модуля, вставленного в левую часть чертежа (Д).

X для обозначения справа: Введите расстояние между вертикальной линией модуля и точкой вставки атрибутов для обозначения модуля, вставленного в правую часть чертежа (Е).

Компоновка

Позволяет настраивать параметры компоновки чертежа модуля ПЛК.

Параметры раздела Общие доступны только для вертикального чертежа модуля (устанавливается на вкладке Размер).

Общие

Параметры: (Доступно только для вертикального расположения) На одном чертеже можно расположить несколько модулей. Выберите нужный режим.

Размер столбцов: Если для предыдущего параметра выбрано значение Одно обозначение на столбец, введите размер этого столбца. В окне предварительного просмотра это значение будет проиллюстрировано вертикальной линией.

Точка вставки обозначения

Координата по оси Y: Введите координату по оси Y, соответствующую точке вставки модуля (A).

X для обозначения слева: Введите координату по оси X, соответствующую точке вставки модуля, когда он располагается в левой части чертежа (В).

X для обозначения справа: Введите координату по оси X, соответствующую точке вставки модуля, когда он располагается в правой части чертежа (С).

Точки соединения

Позволяет задать обозначение для распространения номера клеммы. Это обозначение должно содержать атрибут #P_TAG_0.

Цепи

Эти параметры позволяют определять обозначения и макросы, связанные с типом цепи, для графического представления в левой или правой части чертежа.

Тип цепи / Направление: Эти параметры позволяют задать направление черчения модуля (вставка в левую или правую часть чертежа). SOLIDWORKS Electrical проверяет цепи модуля в том порядке, в котором они следуют в разделе Управление ПЛК. Цепь модуля сравнивается с цепями в списке конфигурации. Когда найдено совпадение цепей, SOLIDWORKS Electrical сохраняет выбранные пользователем настройки (Не определено, Слева или Справа) и использует их при добавлении модуля. Если для цепи было выбрано Не определено, SOLIDWORKS Electrical переходит к следующей цепи до тех пор, пока не будет найдена цепь, для которой установлен режим Слева или Справа.

Пример 1:

Первая цепь модуля — Цифровой выход. Если в списке конфигурации выбрать Цифровой вывод ПЛК и установить режим Справа, то модуль будет вставлен в правую часть чертежа.

Пример 2:

Первая цепь модуля — Источник питания. По цепи этого типа нельзя определить, в левую или правую часть чертежа должен вставляться модуль. Следовательно, для цепей типа Силовая необходимо выбирать режим Не определено. SOLIDWORKS Electrical будет переходить к следующей цепи до тех пор, пока не найдется цепь, для которой установлен режим Слева или Справа.

Удалить привязку типа цепи: Эта кнопка позволяет не выделять для цепи обозначение или макрос, а также удалить существующие связи.

Обозначения массива каналов ПЛК: Позволяет выбрать обозначения, представляющие внутреннее устройство модуля, вставляемого в левую или правую часть чертежа. Эти параметры связаны с цепью, выбранной из списка.

Макросы, связанные с каналами: кроме автоматического создания чертежа модуля, SOLIDWORKS Electrical позволяет автоматически сформировать схему, связанную с модулем, вставляемым в левую или правую деталь чертежа. С каждым типом цепи можно связать макрос.

Данные из файла

Эта вкладка позволяет определить параметры для автоматического создания информации, передаваемой в свойства чертежа ПЛК. Если нажать на столбец, открывается раздел Управление формулами.

Описание: Позволяет задать параметры для автоматического создания данных, которые будут переданы в описание чертежа ПЛК.

Пользовательские данные / Переводимые данные: Позволяет задать параметры для автоматического создания данных, которые будут переданы в пользовательские данные чертежа ПЛК.
